Przegub GE F - ST F 100




Zastosowanie

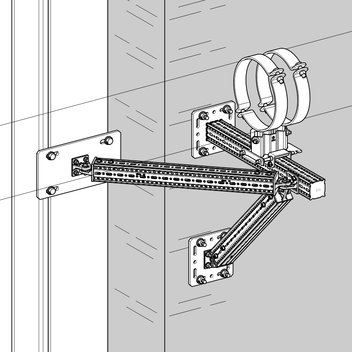

Służy do podparcia jednoramiennych wsporników w połączeniu z systemem
nośnym siFramo 100 i dźwigarami stalowymi, jak również do wzmacniania konstrukcji ramowych.

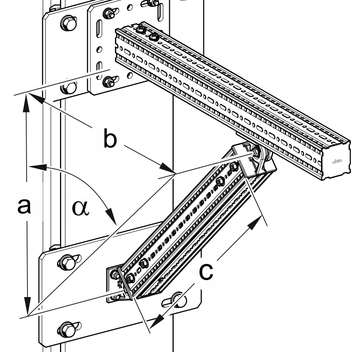

Kąt α można ustawiać pomiędzy 25° a 155° bezstopniowo.
Zakres dostawy

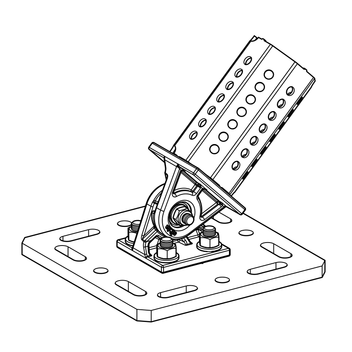

Przegub GE F -ST F 100 w połączeniu z płytką adaptera.
Montaż
Mocowanie przegubów do dźwigarów stalowych odbywa się z użyciem zestawu montażowego MS 5P M12 S poprzez przyłączenie płytki podstawy. Od typu 161/200 mocowanie następuje za pomocą zestawu montażowego MS 5P M16 S. Istnieje również opcja przytwierdzenia przegubu do ścian betonowych za pomocą 4 kotew M12.
Osadzony na łączniku ośmiokątnym profil TP F 100 łączony jest również za pomocą 4 wkrętów kształtowych.
Po zakończonym montażu i ustaleniu kąta nachylenia, śrubę umieszczoną w złączu przegubu należy dokręcić z momentem dokręcania 40Nm.
Poprzez poluzowanie łączenia śrubowego pomiędzy przegubem a płytką adaptera, można obrócić przegub o 90° i użyć go jako wspornika poprzecznego (patrz rys. 4).
Dane techniczne
Typ | Wysokość H [mm] | Długość L [mm] | Szerokość B [mm] | Kąt α |
---|---|---|---|---|
GE F 80/120 - 100 | 180 | 220 | 220 | 25° - 155° |
GE F 121/160 - 100 - 1 | 180 | 320 | 260 | 25° - 155° |
GE F 161/200 - 100 - 1 | 180 | 320 | 310 | 25° - 155° |
GE F 201/310 - 100 - 1 | 180 | 220 | 420 | 25° - 155° |
Materiał: | Stal, HCP |
Dopuszczenia / Deklaracje zgodności
Environmental Product Declaration siFramo plik PDF | 679.9 KB
