Zastosowanie

Uchwyt jest idealnym rozwiązaniem do tworzenia w kombinacji szynami montażowymi 41/41 lub 41-75/75 mocowań do ścian, sufitów i podłóg lub bezpośrednio do konstrukcji stalowych.
W połączeniu z płytą adaptera AP możliwe jest mocowanie na dźwigarach > 120 mm.

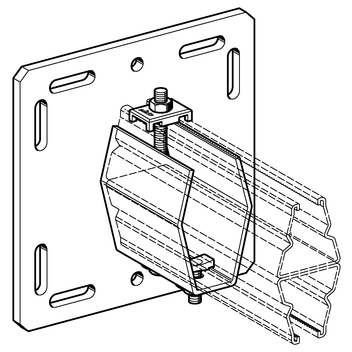

Typ 41-75/75 D C1 umożliwia bezpośrednie łączenie z dźwigarami o odpowiednich szerokościach.

Sposób dostawy

Płytka podstawy z dospawanym profilem U.
Dodatkowo (wstępnie zmontowane):

-
2 łapy dociskowe i 2 śruby sześciokątne, 2 dospawane nakrętki sześciokątne (uchwyt WBD C do szyn pojedynczych)
-
1 łapa dociskowa, 1 śruba hakowa, nakrętka, śruba, podkładka (uchwyt WBD C do szyn podwójnych)

Montaż

W zależności od warunków możliwe są następujące rodzaje montażu:

a)
mocowanie do dżwigarów stalowych za pomocą kompletu montażowego P2 (C0) lub kompletu montażowego P3 (C1).
b)
mocowanie do substancji budowlanej za pomocą min. 2 kotew do dużych obciążeń M12 (C0) ewent. M16 (C1).
Należy wziąć pod uwagę obciążenia i dopuszczenia stosowanych kotew.
Przy montażu do sufitu, należy użyć śruby przelotowej do połączenia uchwytu WBD z szyną montażową.

Dane techniczne

Typ
pasuje do szyn
montażowych Sikla
Wymiar płytki
podstawy [mm]
Szerokość
kołnierza dźwigara [mm]
Otwory do
przyłącza
41/41-45 C0 41/41/2,5
41/45/3,0
220 x 220 x 12 80 - 120 M12

41-75/75 C0 41-75/75/3,0 220 x 220 x 12 80 - 120 M12


41/41-45 D C0 41/41/2,5 D
41/45/3,0 D
220 x 220 x 12 80 - 120 M12
41-75/75 D C1 41-75/75/3,0 D 340 x 340 x 12 100 - 200 M16

Materiał:
Uchwyt WBD:
stal, cynkowany metodą zanurzeniową
Łapa dociskowa:
żeliwo, cynkowane metodą zanurzeniową
Elementy drobne:
stal, cynkowana metodą zanurzeniową

Dopuszczenia / Deklaracje zgodności

AT-15-7533/2014

TypG
[kg]
Opak.
[szt.]
Nr. artykułu
41/41-45 C05,091 179498
41-75/75 C04,741 179507
41/41-45 D C05,161 179561
41-75/75 D C112,321 179579
