High Corrosion Protection
Uchwyt WBD C HCP
Zastosowanie
Uchwyt jest idealnym rozwiązaniem do tworzenia w kombinacji z szynami montażowymi MS 41 mocowań do ścian, sufitów i podłóg lub bezpośrednio do konstrukcji stalowych.
W połączeniu z płytą adaptera AP możliwe jest mocowanie na dźwigarach > 120 mm.
Zakres dostawy
Płytka podstawy z dospawanym profilem U.
Dodatkowo (wstępnie zmontowane):

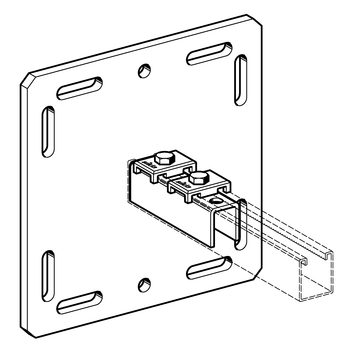

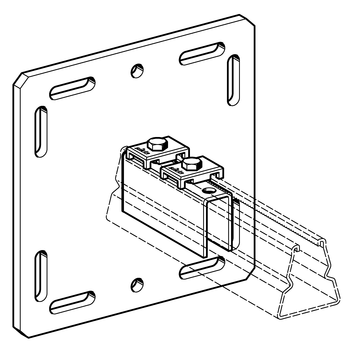

| - | 2 łapy dociskowe i 2 śruby sześciokątne, 2 dospawane nakrętki sześciokątne (uchwyt WBD C do szyn pojedynczych) |

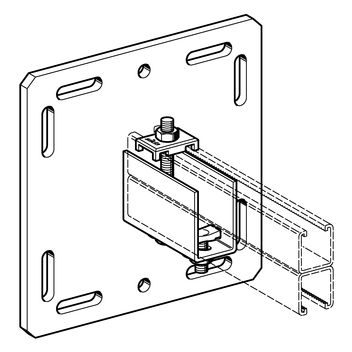

| - | 1 łapa dociskowa, 1 śruba hakowa, nakrętki, śruba, podkładki (uchwyt WBD C do szyn podwójnych) |
Montaż
W zależności od warunków możliwe są następujące rodzaje montażu:
| a) | mocowanie do dźwigarów stalowych za pomocą kompletu montażowego MS 5P M12 S. |
| b) | mocowanie do konstrukcji budowlanej za pomocą min. 2 kotew do dużych obciążeń M12. Należy wziąć pod uwagę obciążenia i dopuszczenia stosowanych kotew. Przy montażu do sufitu należy użyć śruby przelotowej do połączenia uchwytu WBD z szyną montażową. |
Dane techniczne
| Typ | Pasuje do szyn montażowych Sikla | Wymiar płytki podstawy [mm] | Szerokość kołnierza dźwigara [mm] | Otwory do przyłącza |
|---|---|---|---|---|
| 41/41-45 C0 | 41/41 41/45 | 220 x 220 x 12 | 80 - 120 | M12 |
| 41-75/75 C0 | 41-75/75 | 220 x 220 x 12 | 80 - 120 | M12 |
| 41/41-45 D C0 | 41/41 D 41/45 D | 220 x 220 x 12 | 80 - 120 | M12 |
| Materiał: | |
| Uchwyt WBD: | Stal, HCP |
| Łapa dociskowa: | Żeliwo, HCP |
| Elementy drobne: | Stal, HCP |
Dopuszczenia / Deklaracje zgodności
KOT 0808/2019
Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB Znak budowlany B plik PDF | 150.4 KB
