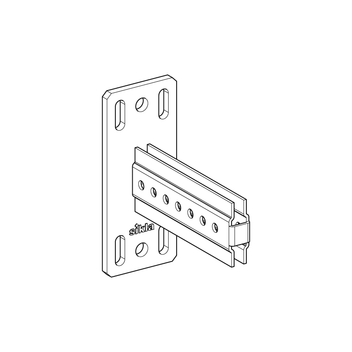

Adapter czołowy STA F 80/30-Q
Zastosowanie
Łączenie systemowe profilu F 80/30 z profilem nośnym F80 za pomocą 4 wkrętów kształtowych FLS F. W połączeniu z konsolą AK F 80/30-Q, adapter czołowy STA F 80/30-Q umożliwia tworzenie wsporników i innych podobnych konstrukcji np. dla tras kablowych i rur spustowych.
Montaż

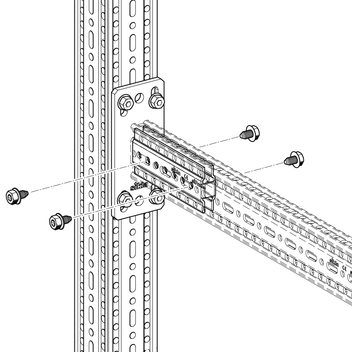

Łączenie do profilu TP F 80/30 lub TP F 80 za pomocą 4 wkrętów kształtowych FLS F. Połączony z adapterem czołowym STA F 80/30-Q, profil nośny TP F 80/30 należy przymocować 4 wkrętami kształtowymi FLS F. Mocowanie do ścian i stropów za pomocą 2 kotew do dużych obciążeń M12.
Dane techniczne

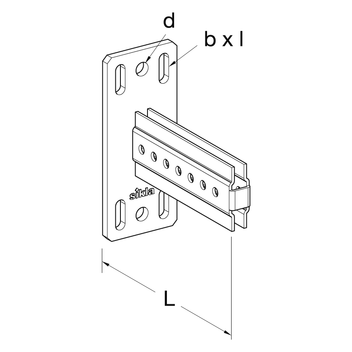

| Typ | Wymiar płytki podstawy [mm] | L [mm] | d [mm] | b1 x l1 [mm] |
|---|---|---|---|---|
| STA F 80/30 | 190 x 80 x 8 | 169 | 14 | 11 x 20 |
| Materiał: | Stal, HCP |
Dopuszczenia / Deklaracje zgodności
Produkt oznakowany znakiem CE (odpowiednia deklaracja właściwości użytkowych pod www.sikla.pl/downloads)
ETA-24/0471
Environmental Product Declaration siFramo plik PDF | 679.9 KB siFramo - ETA-24/0471 plik PDF | 2.2 MB Instrukcja montażu siFramo plik PDF | 431.5 KB
