System siFramo 80

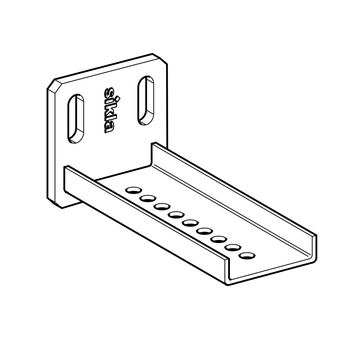

Adapter czołowy STA F 80/30 E
![](/sixcms/media.php/443/thumbnails/A422_STA_F_80-30-80-E.TIF.57696.png)
![](/sixcms/media.php/443/thumbnails/A422_STA_F_80-30-80-E_anw01.tif.57688.png)
![](/sixcms/media.php/443/thumbnails/A422_STA_F_80-30-80-E_m.tif.57704.png)
Zastosowanie

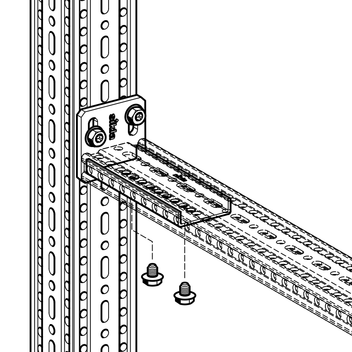

Łączenie systemowe profilu F 80/30 z profilem nośnym F80 za pomocą 4 wkrętów kształtowych FLS F. W połączeniu z konsolą AK F 80/30 adapter doczołowy STA F 80/30-E umożliwia tworzenie wsporników i innych podobnych konstrukcji.
Montaż
Połączony z adapterem czołowym STA F 80/30, profil nośny TP F 80/30 należy przymocować 2 wkrętami kształtowymi FLS F.
Dane techniczne

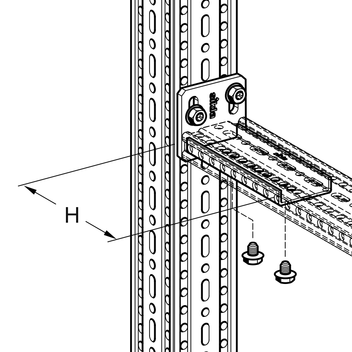

Typ | Wymiar płytki podstawy [mm] | Otwór w płytce podstawy dla | H [mm] |
---|---|---|---|
STA F 80/30-80-E | 80 x 80 x 8 | M10 | 178 |
Materiał: | Stal, HCP |
Dopuszczenia / Deklaracje zgodności
Produkt oznakowany znakiem CE (odpowiednia deklaracja właściwości użytkowych pod www.sikla.pl/downloads)
