System siFramo 100

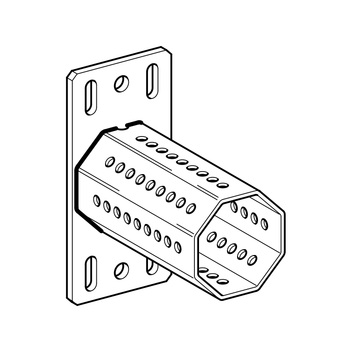

Adapter czołowy STA F 100

Zastosowanie

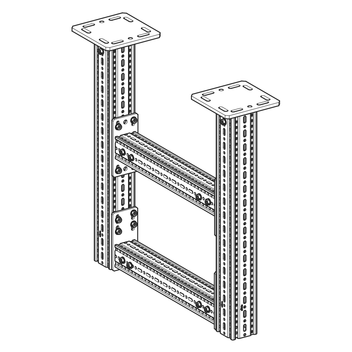

Adapter czołowy w połączeniu z konsolami nośnymi, konsolami AK lub profilem nośnym TP F 100 umożliwia tworzenie różnorodnych konstrukcji o szerokim spektrum zastosowania. Typy F 100-80 i F 100-80-E umożliwiają tworzenie kombinacji profili nośnych F 100 z profilami F 80/80.

Montaż

W zależności od wykonania, możliwe są następujące rodzaje montażu:

a) Łączenie systemowe do profilu nośnego F 100 ewent. F 80 za pomocą 4 wkrętów kształtowych.
b) Łączenie z szyną kotwiącą przy użyciu śruby hakowej lub płytki gwintowanej ze śrubą sześciokątną.

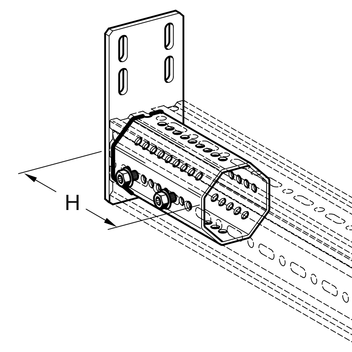

Połączony z adapterem czołowym STA F 100, profil nośny TP F 100/100 należy przymocować 4 wkrętami kształtowymi FLS F. 2 z 4 wkrętów należy wkręcić po przeciwległej stronie mocowania.

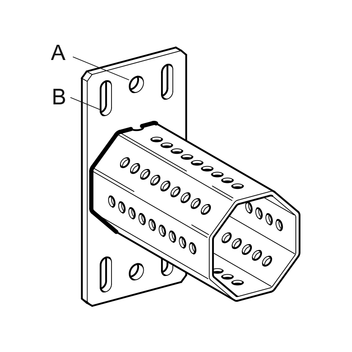

Dane techniczne

Typ
Wymiary płytki podstawy
[mm]
A
[mm]
B
[mm]
H
[mm]
STA F 100 210 x 100 x 8 14 20 x 11 188
STA F 100-E 185 x 100 x 8 - 20 x 11 188
STA F 100-80 210 x 100 x 8 14 20 x 11 148
STA F 100-80-E 185 x 100 x 8 - 20 x 11 148

Wykonanie:
Płytka podstawy zespawana z elementem ośmiokątnym F 100 ewent. F 80
Materiał:
Płytka:
Stal, HCP
Element ośmiokątny:
Stal, HCP

Dopuszczenia / Deklaracje zgodności

Produkt oznakowany znakiem CE (odpowiednia deklaracja właściwości użytkowych pod
ETA-24/0471

Environmental Product Declaration siFramo plik PDF | 679.9 KB siFramo - ETA-24/0471 plik PDF | 2.2 MB

TypG
[kg]
Opak.
[szt.]
Nr. artykułu
STA F 1002,41 113073
STA F 100-E2,21 113074
STA F 100-802,01 113337
STA F 100-80-E1,81 113481
