System siFramo 100

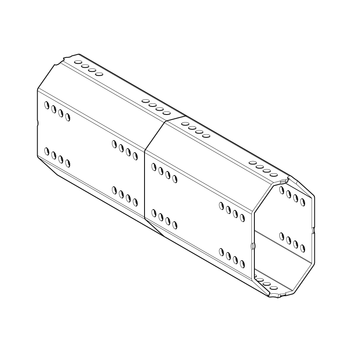

Łącznik PK F 100/160 8kt HCP

Zastosowanie

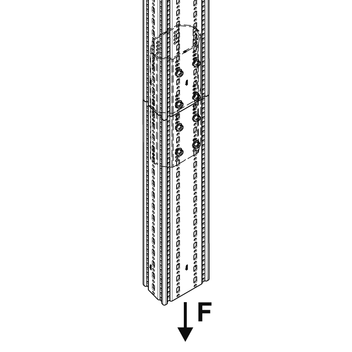

Element łączący do profili nośnych TP F 100/160, używany głównie do przedłużania profili w pionie. W przypadku przedłużania w poziomie należy zwrócić uwagę na dopuszczalny moment gięcia w miejscu łączenia.

Montaż

Mocowanie za pomocą 2 x 8 wkrętów kształtowych FLS F; należy zachować możliwie duży rozstaw wkrętów w celu otrzymania optymalnych warunków działania dźwigni.

Montaż wkrętów kształtowych FLS F musi mieć miejsce po obu stronach; minimalny rozstaw wkrętów powinien wynosić 50 mm, montaż powinien być rozmieszczony symetrycznie.

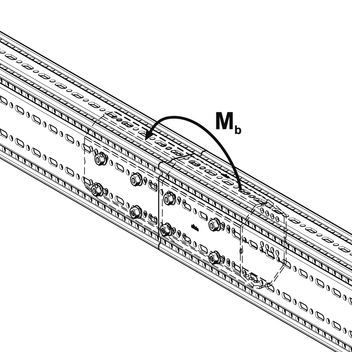

W celu optymalnego przejęcia momentów gięcia, wkręty kształtowe powinny być zamontowane w płaszczyźnie zgodnej z przepływem działających sił. Aby w sposób efektywny utrzymać wagę rurociągów – w przypadku poziomych trawersów mocowanie umieścić z góry i dołu zamiast na bokach.

Dane techniczne

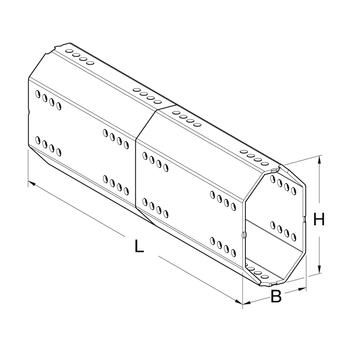

Typ
L
[mm]
H
[mm]
B
[mm]
Fmax
[kN]
Mbmax
[kNm]
PK F 100/160 8kt 460 151 91 20,0 1,0
PK F 100/160 8kt PL 480 151 91 20,0 1,0

Materiał:
Stal, HCP

TypG
[kg]
Opak.
[szt.]
Nr. artykułu
PK F 100/160 8kt5,61 117253
PK F 100/160 8kt PL5,81 412783
