System dźwigarów 120

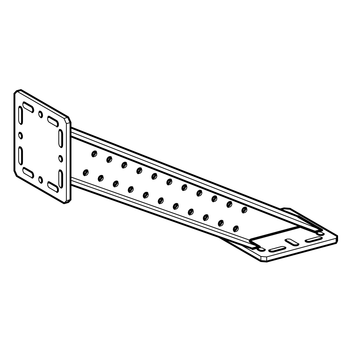

Konsola skośna SKO 100

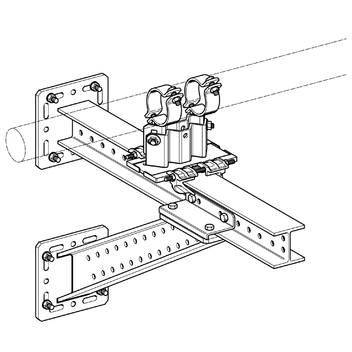

Zastosowanie

Konsola służy głównie jako podpora do jednoramiennych konstrukcji wysuniętych, jak również do wzmacniania konstrukcji ramowych.

Montaż

W zależności od potrzeby, zalecane jest stosowanie różnych rodzajów montażu:

a)
Mocowanie do korpusu budowlanego za pomocą 4 kotew M12.
b)
Mocowanie siłowe do dźwigarów stalowych (szer. stopy dźwigara 80 - 120 mm) za pomocą zestawu montażowego 5P M12 S2.
c)
Mocowanie kształtowe do konsoli nośnych TKO 100 lub 120 za pomocą łączników kształtowych FV 100/120.

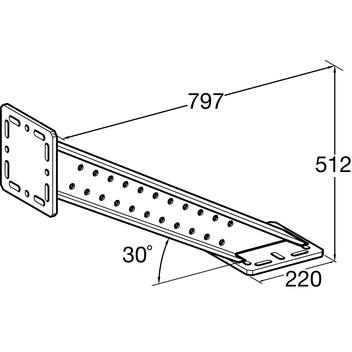

Dane techniczne

Wykonanie:
Płytka podstawy zespawana z profilem nośnym 100
Materiał:
Stal, HCP

Dopuszczenia / Deklaracje zgodności

Produkt oznakowany znakiem CE (odpowiednia deklaracja właściwości użytkowych pod www.sikla.pl/service/downloads)

Konsola skośna SKO plik PDF | 62.2 KB

TypG
[kg]
Opak.
[szt.]
Nr. artykułu
SKO 100-30 x 76022,01 191531
