System dźwigarów 120
Adapter czołowy STA 120
Zastosowanie
W połączeniu z konsola nośną TKO 120 adapter czołowy daje możliwość budowania poprzecznic jak również stwarza dalsze możliwości łączeniowe pomiędzy korpusem budowlanym a konstrukcjami stalowymi. Zastosowane otwory wzdłużne umożliwiają dopasowanie elementu do warunków panujących na miejscu budowy z dokładnością do 50 mm.
Sposób dostawy
Adapter czołowy STA 120
W zakresie dostawy:
4 śruby sześciokątne M12 x 40
8 podkładek
Dane techniczne

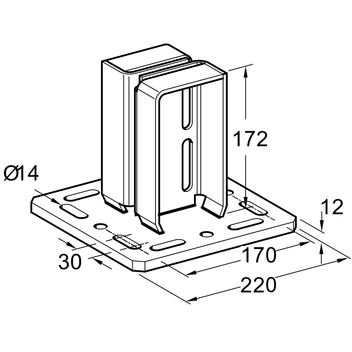

Wymiary plytki podstawy [mm] | Otwór wzdłużny |
---|---|
220 x 220 x 12 | M12 |
Wykonanie: | Płytka podstawy zespawana z elementem ( modułem ) przyłączeniowym |
Materiał: | |
STA 120: | S235JR lub podobny, ocynkowany zanurzeniowo |
Śruby: | Stal, klasa wytrzymałości 8.8, ocynkowane zanurzeniowo |
Nakładki: | Stal, klasa wytrzymałości 8, ocynkowane zanurzeniowo |
Podkładki: | Stal, ocynkowane zanurzeniowo |
