Obejmy i komponenty uzupełniające

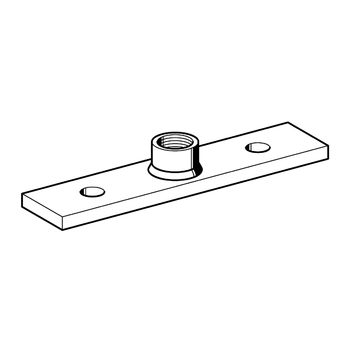

Płytka podstawy GPL Stabil HCP




Zastosowanie
Mocowanie do profili TG F 100 lub do szyn montażowych.
Montaż

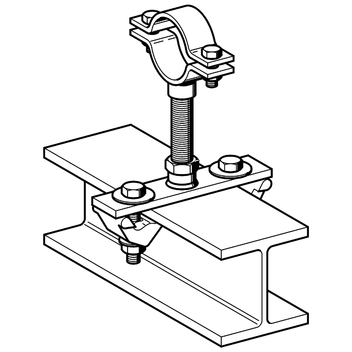

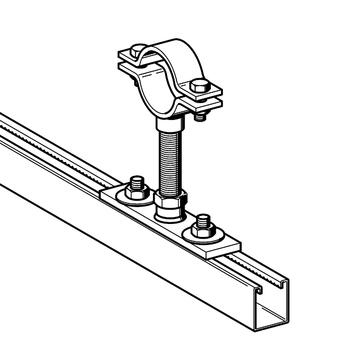

Mocowanie kształtowe do profila nośnego TP F za pomocą kompletu montażowego MS 5P lub do szyn montażowych za pomocą dwóch śrub hakowych HZ 41 M12.
Dane techniczne

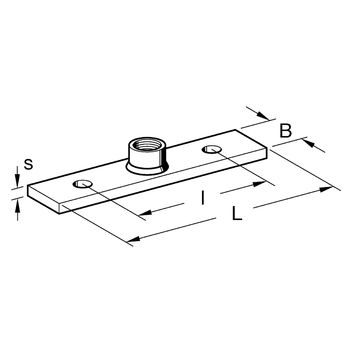

L x B [mm] | s [mm] | l [mm] | Otwory [mm] | Ciąg [kN] | Siła poprzeczna [kN] | dop. moment ugięcia [Nm] |
---|---|---|---|---|---|---|
200 x 40 | 8 | 112 | 13 | 18,0 | 13,0 | 29,6 |
Materiał | Stal, HCP |
