Obejmy i komponenty uzupełniające

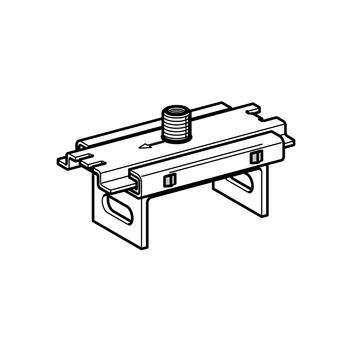

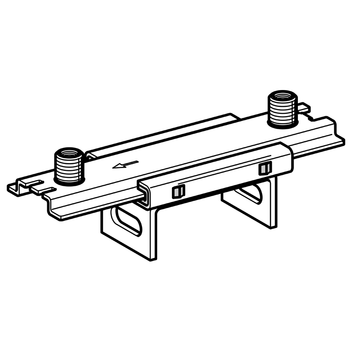

Komplet ślizgowy GS F 2G

Zastosowanie

Element ślizgowy do mocowań pojedynczych lub podwójnych na profilach nośnych F 80 lub F 100. Możliwości przyłączeniowe obejm za pomocą nakrętki przyłączeniowej 2G lub w kombinacji z odpowiednim adapterem.

Montaż

Mocowanie do profilu nośnego za pomocą 2 wkrętów kształtowych FLS F.

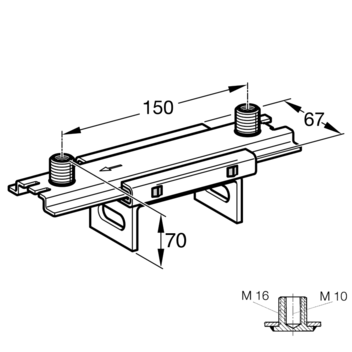

Dane techniczne

Typ
a
[mm]
b
[mm]
c
[mm]
GS F 80 2G2 150 67 70,0
GS F 100 2G2 150 67 75,5

Typ
Max. ramię dźwigni
[mm]
Max. droga ślizgu s
[mm]
GS F 80 2G 150 100
GS F 80 2G2 150 135
GS F 100 2G2 150 135

Dop. obciążenie w pozycji stojącej:
1,2 kN
Dop. obciążenie w pozycji podwieszonej:
0,6 kN
Obciążenie temperaturą stałą:
130° C
Współczynnik tarcia statycznego µ0:
0,20
Współczynnik tarcia ślizgowego µ:
0,15

Materiał:
Element ślizgowy:
Stal, HCP
Płytka ślizgowa:
Poliamid (wzmocniony włóknem szklanym)
Kątownik prowadzący:
Stal, HCP

Dopuszczenia / Deklaracje zgodności

AT-15-7533/2014

TypG
[kg]
Opak.
[szt.]
Nr. artykułu
GS F 80 2G0,610 196700
GS F 80 2G20,710 196717
GS F 100 2G20,810 113093
2G0,3825 126755
2G-PL0,5425 127127
