Obejmy i komponenty uzupełniające
Płytka podstawy GPL F Stabil HCP



Zastosowanie
Płytka służy do mocowania obejm rurowych lub innych elementów instalacyjnych; łączenie z pomocą rury gwintowanej do profilu nośnego TP F 80 i TP F 100 lub też do szyn montażowych.
Montaż
Łączenie kształtowe do profilu TP F 80 lub TP F 100 przy użyciu 4 wkrętów kształtowych FLS F. Łączenie do szyn montażowych przy użyciu dwóch płytek gwintowanych CC41 i śrub sześciokątnych. Otwory wykonane w płytce pozwalają na mocowanie jej również do powierzchni betonowych za pomocą kotew.
Dane techniczne

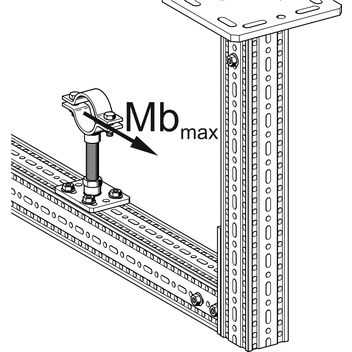

Przy montażu należy brać pod uwagę dop. moment gnący (Mbmax) zastosowanej rury gwintowanej, jak również obciążenia przenoszone przez zastosowane elementy mocujące (np. kotwy).
Typ | Ciąg [kN] | Siła poprzeczna [kN] | Dop. moment gnący [Nm] |
---|---|---|---|
GPL F 80 ST-1/2" | 18,0 | 13,0 | 53 |
GPL F 100 ST-1/2" | 18,0 | 13,0 | 53 |
GPL F 100 ST-1" | 18,0 | 13,0 | 277 |
Materiał: | Stal, HCP |
Dopuszczenia / Deklaracje zgodności
