Zastosowanie

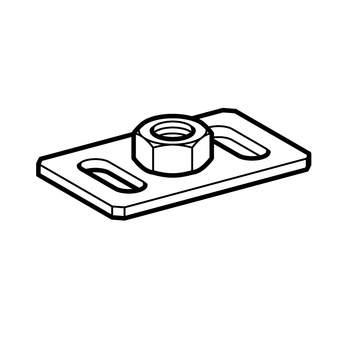

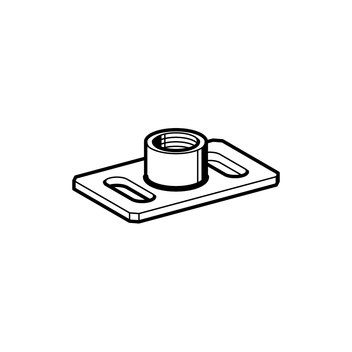

Podstawa do mocowania obejm za pomocą rury gwintowanej 1/2" lub z zastosowaniem pręta gwintowanego do profilu nośnego F 80 lub F 100.

Montaż

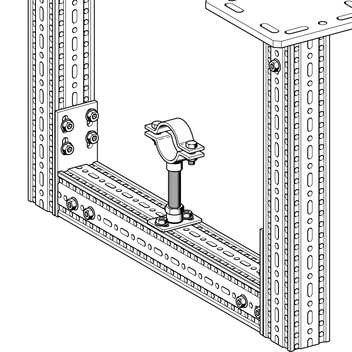

Mocowanie kształtowe do profilu nośnego TP F za pomocą 2 wkrętów kształtowych FLS F.

Dane techniczne

Typ
Ciąg
[kN]
Siła poprzeczna
[kN]
Dop. moment gnący
[Nm]
GPL F 80-1/2" 8,0 13,0 53
GPL F 80-M10 8,0 13,0 15
GPL F 80-M12 8,0 13,0 26
GPL F 80-M16 8,0 13,0 62
GPL F 100-1/2" 8,0 13,0 53
GPL F 100-M10 8,0 13,0 15
GPL F 100-M12 8,0 13,0 26
GPL F 100-M16 8,0 13,0 62

Wymiary płytki podstawy F 80:
80 x 50 x 4 mm
Wymiary płytki podstawy F 100:
100 x 50 x 4 mm
Materiał:
Stal, HCP
TypG
[kg]
Opak.
[szt.]
Nr. artykułu
GPL F 80-1/2"0,150 192900
GPL F 80-M100,150 113004
GPL F 80-M120,150 112911
GPL F 80-M160,150 195833

GPL F 100-1/2"0,250 113089
GPL F 100-M100,250 113338
GPL F 100-M120,250 113646
GPL F 100-M160,250 113090
