Płytka do spawania SPL
Zastosowanie
Element służy do wykonywania połączeń spawanych np. z zawieszeniami sprężynowymi do profila nośnego FP F. Element w wykonaniu "universal" umożliwia wykonanie łączenia spawanego wspomnianych produktów do konstrukcji stalowych, o szer. stopy do 300 mm. Jednocześnie ten sam element można montować do profila TP F, jeśli niezbędne jest wykorzystanie większej powierzchni przyłączeniowej.
Powierzchnia HCP płytki SPL doskonale nadaje się do spawania.
Montaż
W zależności od wykonania, rozróżnia się następujące rodzaje montażu:

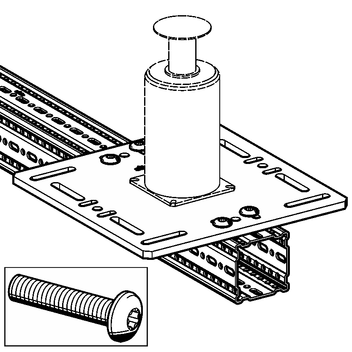

| a) | Montaż płytki SPL F 80 lub 100 z pomocą 4 wkrętów kształtowych FLS F do powierzchni profila TP F. |

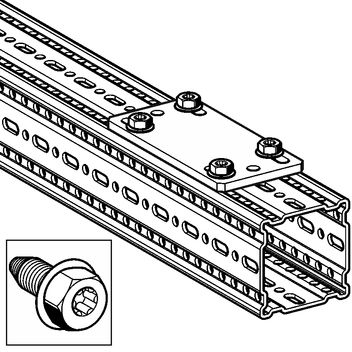

| b) | Montaż płytki SPL "universal" z pomocą mit śrub z kołnierzem SCR FLA TT M10 x 30 (Nr. art. 116479) do powierzchni profila TP F. |

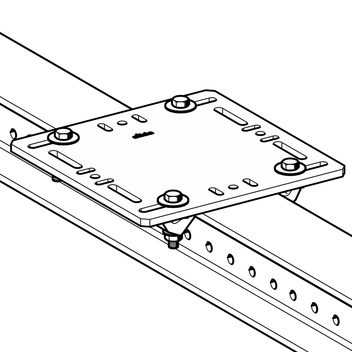

| c) | Montaż płytki SPL "universal" z pomocą zestawu montażowego 5P M12 S do stopy teowników ( szer. pomiędzy 100 a 300 mm). |
Dane techniczne

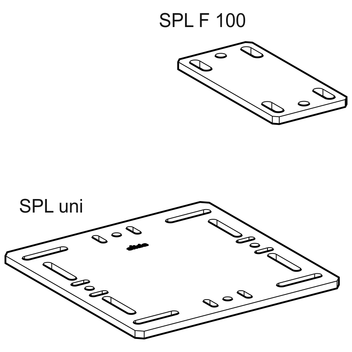

| Typ | Powierzchnia przyłączeniowa [mm] | Wymiary płytki [mm] |
|---|---|---|
| SPL F 80 | 90 x 70 | 190 x 80 x 8 |
| SPL F 100 | 110 x 90 | 210 x 100 x 8 |
| SPL universal | 220 x 220 | 370 x 370 x 12 |
| Materiał: | Stal,z powłoką HCP |
