System szynowy Pressix CC 41

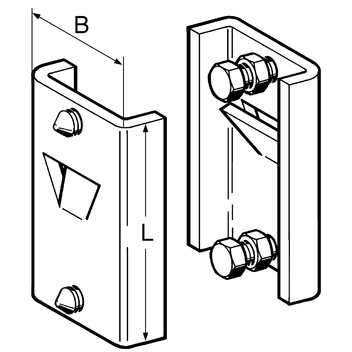

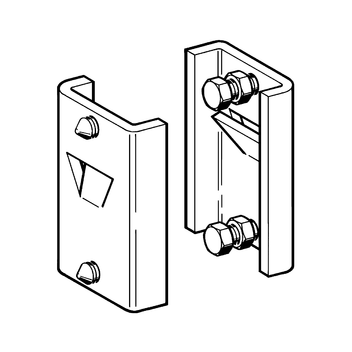

Konsola rozporowa SKL
Zastosowanie

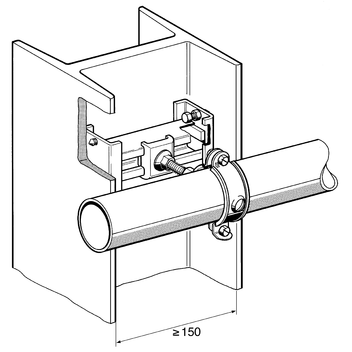

Konsola rozporowa SKL montowana jest jako uchwyt wewnątrz kołnierzy dźwigara o profilu I oraz U. W tym przypadku mocowane rurociągi mogą przebiegać zarówno wzdłużnie jak i poprzecznie do kierunku profili. Istnieje możliwość zamontowania konsoli jako wspornika dla poprzecznic, pomiędzy dwoma poziomo położonymi naprzeciw siebie profilami.
Sposób dostawy
Kompletnie zmontowana.
Montaż
Moment dociągający śrub rozporowych min. 1 do max. 1 1/2 obrotów; po dokręceniu skontrować nakrętką.
Wskazówka:
Długość szyny, którą należy dociąć = wymiar wewnętrzy dźwigara - 25 mm
Dane techniczne
| Dopuszczalne obciążenia przy: | Wspornik poprzeczny: (z 2 kompletami SKL) 5,0 kN/poprzecznicę Mocowanie pojedyncze: (z 1 kompletem SKL) 2,5 kN |
Należy uwzględnić moment nośny ramienia szyny montażowej.
| Materiał: | Stal, ocynk galwaniczny |
Dopuszczenia / Deklaracje zgodności
KOT 0808/2019
