System szynowy Pressix CC 41

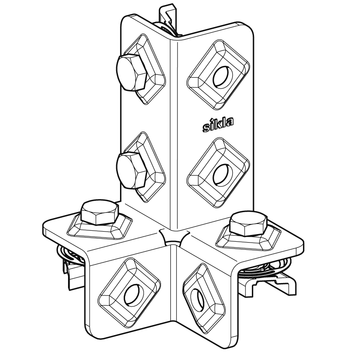

Łącznik kątowy EV CC 41-5

Zastosowanie

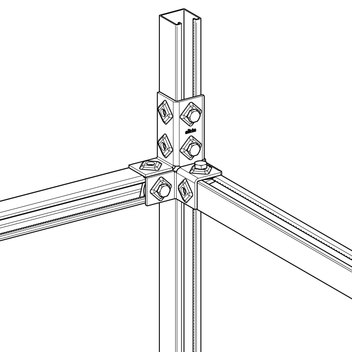

Kompletny element łączący do tworzenia konstrukcji ramowych z szyn montażowych. Optymalna technika łączenia węzłów narożnych systemu szyn 41. Korzystnie stosować kwadratowe szyny montażowe 41/41. Orientacja otworu szyny może być dowolnie skierowana we wszystkich kierunkach.

  • Szybka technika budowania węzłów łączących pod kątem 90° za pomocą szyn z systemu 41.
  • Automatyczna blokada poprzez nacisk na główkę śruby; następuje jednoczesne pozycjonowanie elementu.
  • Bezpieczne połączenie kształtowo-siłowe. Ząbkowana płytka gwintowana ze śrubą napinającą M10.
  • Wysoka stabilność elementu dzięki zastosowaniu wysokiej klasy materiału oraz przemyślanemu ukształtowaniu elementu.
  • Wytłoczenie w formie rombu przyczynia się do lepszego rozłożenia siły początkowej.

Montaż

Łącznik kątowy EV CC 41-5 należy zawsze stosować parami.

Dane techniczne

Max. dop. obciążenie:
5,0 kN jako środkowe obciążenie na trawers z 2 łącznikami kątowymi EV CC 41-5
Moment dokręcania:
50 Nm
Materiał:
Stal, ocynk galwaniczny

Dopuszczenia / Deklaracje zgodności

KOT 2023/2586

Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2023_2586 plik PDF | 1.3 MB SIKLA Krajowa Ocena Techniczna ITB-KOT-2023/2586 plik PDF | 38.7 MB Znak budowlany B plik PDF | 150.4 KB

TypG
[kg]
Opak.
[szt.]
Nr. artykułu
EV CC 41-50,6910 117465
