System szynowy Pressix CC 41

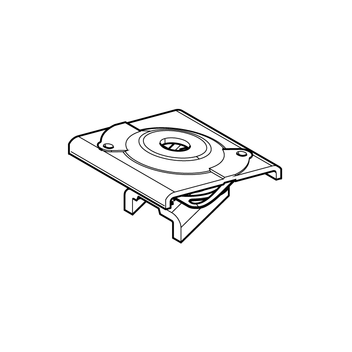

Kostka wciskowa PBH 41

Zastosowanie

System szybkiego montażu do mocowania obejm rurowych i innych elementów systemowych Sikla do szyn montażowych; pasuje do wszystkich szyn o szerokości 41 mm (również do szyn podwójnych).
Zalety produktu:

  • oszczędność czasu montażu dzięki użyciu gotowej kostki zamiast dwóch pojedynczych elementów,
  • przy pionowym montażu szyn, kostka utrzymuje się samoistnie dzięki funkcji sprężyny; jednocześnie kostkę można w łatwy sposób ręcznie przesuwać,
  • kostkę można kompletować ze złączkami gwintowanymi PNS, prętami gwintowanymi, śrubami i innymi elementami wyposażonymi w gwint.

Zakres dostawy

Kostka kompletnie zmontowana wstępnie.

Montaż

Włożyć kostkę wciskową do szyny montażowej; poprzez obrót w prawą stronę łapy dociskowej o 90°, płytka gwintowana ustawi się w odpowiedniej pozycji; element łączący dokręcić momentem dokręcania (M) max. 40Nm.

Dane techniczne

min. grubość materiału
szyny montażowej 41
[mm]
FZ *
[kN]
FQ *
[kN]
1,5 3,0 2,0
2,0 5,8 2,0
≥ 2,5 5,8 2,0

Dopuszczalne obciążenie FZ * w przypadku poddania pod działanie ognia

min. grubość materiału
szyn montażowych 41
[mm]
FWD 30
[N]
FWD 60
[N]
FWD 90
[N]
FWD 120
[N]
2,0 ≤ 850 ≤ 430 ≤ 250
≥ 2,5 ≤ 1000 ≤ 540 ≤ 350 ≤ 250


FZ = max. dopuszczalna siła ciągu
FQ = max. dopuszczalna siła poprzeczna (obowiązuje również przeciw przesunięciom)

* Należy brać pod uwagę nośność elementów łączących - szczególnie przy zagrożeniu poddania działaniu ognia.

Materiał:
Stal, ocynk galwaniczny

Dopuszczenia / Deklaracje zgodności

KOT 0808/2019

TypG
[kg]
Opak.
[szt.]
Nr. artykułu
M80,0550 198988
M100,0550 198995
M120,0550 199008
