System montażowy siMetrix 46

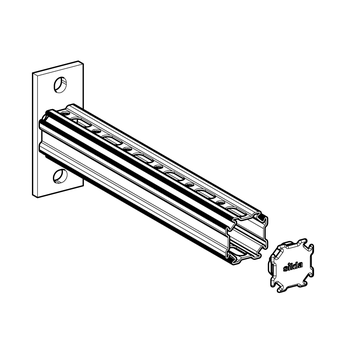

Konsola montażowa AK 46-P
Zastosowanie

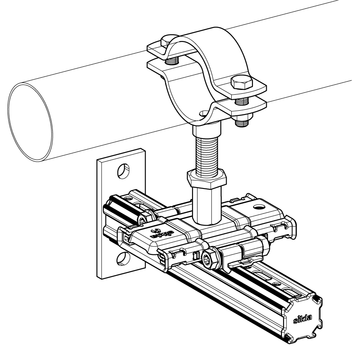

Gotowe konsole do montażu rurociągów na ścianach lub innych konstrukcyjnych elementach budowlanych.
Montaż
Połączenie z konstrukcją za pomocą kotew AN BZ plus lub kotew do dużych obciążeń. Alternatywne mocowanie do belek stalowych za pomocą płytki adaptacyjnej AP 46 80/120 (nr art. 802158). W połączeniu z elementami przesuwnymi zaleca się stosowanie pionowego stężenia krzyżowego (w połączeniu ze stężeniem podporowym STR i zestawem bloków PBS 46 M10 x 50) w celu pochłaniania sił w kierunku osiowym rury. Usztywnienie lub podparcie jest zalecane w przypadku długości ≥ 500 mm.
Dane techniczne

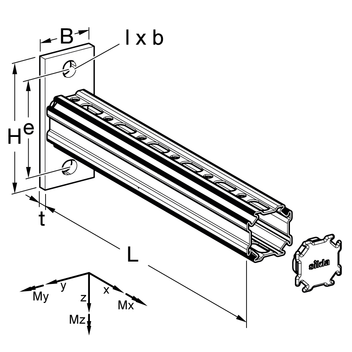

| Typ | L [mm] | H [mm] | B [mm] | t [mm] | e [mm] | l x b [mm] |
|---|---|---|---|---|---|---|
| AK 46-P - 200 | 200 | 120 | 50 | 8 | 90 | 15 x 13 |
| AK 46-P - 400 | 400 | 120 | 50 | 8 | 90 | 15 x 13 |
| AK 46-P - 600 | 600 | 120 | 50 | 8 | 90 | 15 x 13 |
| AK 46-P - 800 | 800 | 120 | 50 | 8 | 90 | 15 x 13 |
| AK 46-P - 1000 | 1000 | 120 | 50 | 8 | 90 | 15 x 13 |
| Typ | Vx,dop [kN] | ± Vy,dop [kN] | ± Vz,dop [kN] | ± My,dop [kNm] | ± Mz,dop [kNm] |
|---|---|---|---|---|---|
| AK 46-P | 25,42 | 12,42 | 11,37 | 0,67 | 0,66 |
| Wykonanie: | Płytka zespawana z profilem montażowym PRO 46-P |
| Materiał: | Stal, HCP |
