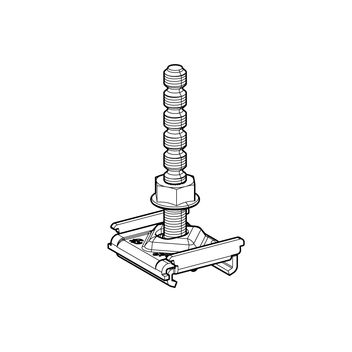

Komplet wciskowy PBS 46
Zastosowanie

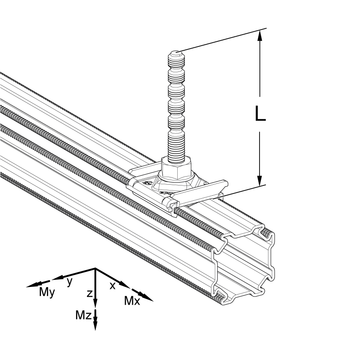

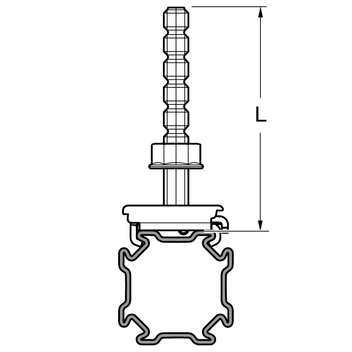

System szybkiego montażu do mocowania obejm rurowych i innych elementów systemu Sikla do profilu montażowego PRO 46 systemu siMetrix. Samozaciskowe po zatrzaśnięciu dzięki efektowi ściskania, ale jednocześnie łatwe do ręcznego przesuwania. Łatwa regulacja wysokości w ramach profili montażowych PRO 46. Rowki na złączce (w odstępie co 10 mm) pozwalają na bezproblemowe skracanie długości za pomocą nożyc PBC.
Zakres dostawy
Komplet wciskowy ze złączką gwintowaną PBS całkowicie zmontowana - Typy M8 x 50 i M10 x 50 ze złączką gwintowaną GST.
Montaż
Zatrzasnąć blok na profilu montażowym, a następnie dokręcić element łączący nakrętką zabezpieczającą. W celu demontażu należy nacisnąć na kołnierz (najwyższy punkt) górnej części bloku po poluzowaniu nakrętki zabezpieczającej i ściągnąć go z profilu montażowego.
Dane techniczne

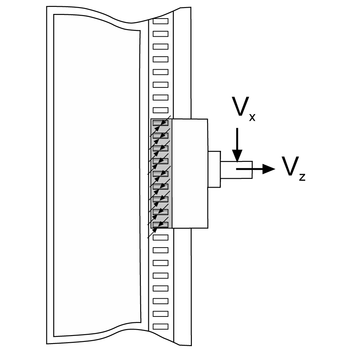

| Typ | ± Vx,dop [kN] | ± Vy,dop [kN] | - Vz,dop [kN] |
|---|---|---|---|
| PBS 46 | 0,55 | 2,54 | 4,53 |
| Moment dokręcania: | 15 Nm |
| Materiał: | Stal, HCP |
Dopuszczenia / Deklaracje zgodności
 | Ten produkt został wyróżniony znakiem "Gütezeichen Rohrbefestigung" (znak jakości mocowań) i podlega kontroli zgodnie z RAL GZ-655. |
