Zastosowanie

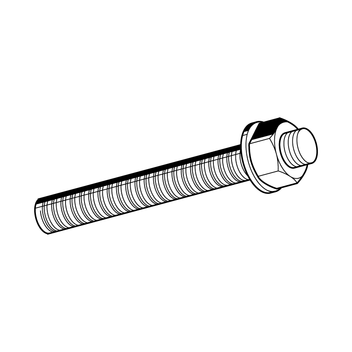

Pręt kotwiący do montażu wstępnego dla systemu iniekcyjnego VMU plus, VME plus i VMH. Do kotwienia mocowań w strefie ciągu betonu lub w ścianach murowanych. Poprzez ruchomą głębokość kotwienia, możliwe jest dopasowanie osadzenia elementu w dopasowaniu do faktycznego obciążenia. Do stosowania w zamkniętych pomieszczeniach za wyjątkiem pomieszczeń o dużej wilgotności (elementy wykonane ze stali nierdzewnej dostępne są na zapytanie).

  • Nie potrzeba specjalnych wierteł.
  • Duże obciążenia.
  • Niewielkie odstępy od krawędzi i osi.
  • Kategoria C1 dopuszczona do stosowania w zakresie działań sejsmicznych.

Zakres dostawy

Komplet z podkładką i nakrętką sześciokątną.

Montaż

1.
Wykonać otwór na odpowiednią minimalną głębokość pionowo do powierzchni.
2.
Starannie wyczyścić otwór za pomocą szczotki metalowej, resztki zanieczyszczeń wydmuchać.
3.
Końcówkę mieszającą nakręcić na tubę; zaprawą znajdującą się w tubie wypełnić otwór w 2/3, zaczynając wypełnianie od dna otworu.
4.
Wsunąć pręt kotwiący w otwór, lekko go obracając, aż do głębokości oznaczenia znajdującego się na pręcie.
5.
W momencie osiągnięcia dna otworu przez pręt kotwiący, na powierzchni powinna być widoczna zaprawa.
6.
Odczekać podany okres czasu konieczny do utwardzenia się zaprawy, dopiero po tym dociągnąć pręt wskazanym momentem dociągania.

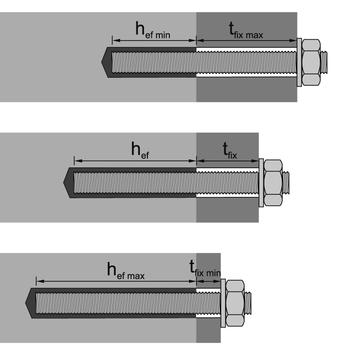

Rysunek 2: hef + tfix = długość użytkowa pręta (bez nakrętki i podkładki)

Dokładna instrukcja montażu jest dołączona do produktu.

Dane techniczne

Szczegółowe dane techniczne są wyszczególnione przy systemie iniekcyjnym.

Materiał:
Stal, ocynk galwaniczny

Dopuszczenia / Deklaracje zgodności

Dopuszczenie Sikla ETA-15/0270, ETA-17/0307
Dopuszczenie ETA 17/0716, 19/0483

Injektionssystem VMU plus - ETA-15/0270 plik PDF | 5.3 MB Injektionssystem VMU plus - ETA-17/0307 plik PDF | 11.1 MB

TypDługość użytkowa w betonie
[mm]
G
[kg]
Opak.
[szt.]
Nr. artykułu
VMU-A 8 x 1101000,0510 110444
VMU-A 8 x 1451350,0610 110445
VMU-A 10 x 1301200,0910 110447
VMU-A 10 x 1501400,1010 110448
VMU-A 12 x 1201050,1410 110449
VMU-A 12 x 1551400,1410 110450
VMU-A 16 x 1601400,2710 110451
