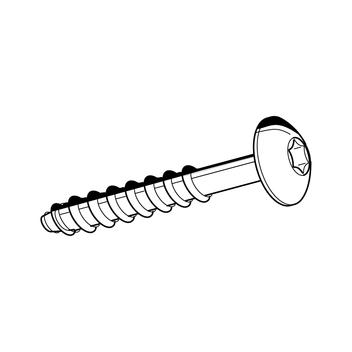

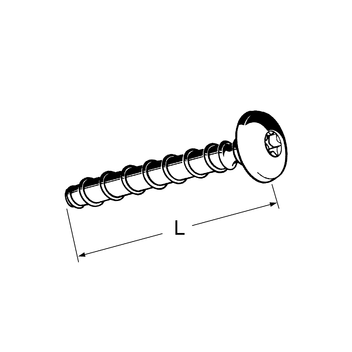

Kotwa wkręcana TSM LP VZ 30
Zastosowanie
Odpowiednia między innymi do szybkiego i bezpiecznego mocowania szyn montażowych i płytek podstawy do stropów i ścian z betonu oraz murowanych. Używana w zamkniętych pomieszczeniach z wyjątkiem pomieszczeń narażonych na działanie wilgoci.
- Europejska Ocena Techniczna do kotwienia w betonie zwartym i niezwartym (opcja 1).
- Europejska Ocena Techniczna do stosowania jako mocowanie wielokrotne dla systemów nienośnych w betonie i płytach kanałowych.
- Produkt dopuszczony do stosowania w warunkach oddziaływań sejsmicznych kategorii C1 i C2 (typy, średnice i głębokości kotwienia, zobacz w poniżej przedstawionym przeglądzie typów TSM i ETA-16/0655).
- Bez Europejskiej Oceny Technicznej możliwe stosowanie w wytrzymałych na ściskanie kamieniach naturalnych i innych kamieniach o pełnej strukturze.
- Niewielkie odstępy przez nieduże naprężenia rozprężające.
- Mały otwór.
Montaż
Kotwę wkręcić w nawiercony cylindrycznie otwór. Specjalnie uformowany gwint dopasuje się formą do podłoża, w które jest wkręcany, tworząc połączenie kształtowe. Możliwa jest regulacja głębokości wkrętu. Do montażu używać można wkrętarki (z uderzeniem statycznym), używać nasadki Torx- Bit T30.
Dane techniczne
Mocowanie pojedyncze:
Wyciąg z warunków stosowania ETA-16/0655.
Dopuszczalne obciążenia zgodnie z normą EN 1992-4 bez wpływu odległości od środka i krawędzi. Uwzględniono ogólny współczynnik bezpieczeństwa (Y_M i Y_F).
Średnica kotwy 6 mm
| Głębokość wkrętu 40 mm | Głębokość wkrętu 55 mm | |
|---|---|---|
| Końcówka do wkręcania | T30 | T30 |
| Średnica nominalna wiertła d0 [mm] | 6 | 6 |
| Głębokość otworu h1 [mm] | 45 | 60 |
| Dop. obciążenie w betonie zarysowanym | ||
| C20/25 [kN] | 1,0 | 1,9 |
| Dop. obciążenie w betonie niezarysowanym | ||
| C20/25 [kN] | 1,9 | 4,3 |
| Min. grubość elementu budowlanego hmin [mm] | 100 | 100 |
| Charakterystyczny odstęp od osi scr,N | 93 | 132 |
| Charakterystyczny odstęp od brzegu ccr,N | 46,5 | 66 |
| Otwór przelotowy w elemencie budowlanym ≤ [mm] | 8 | 8 |
Mocowanie wielokrotne:
Wyciąg z warunków stosowania ETA-16/0656.
Zastosowanie jako wielokrotne mocowanie systemów nienośnych. Dopuszczalne obciążenia zgodnie z normą EN 1992-4 bez wpływu odległości od środka i krawędzi. Uwzględniono ogólny współczynnik bezpieczeństwa (Y_M i Y_F).
Maksymalne dopuszczalne obciążenie na punkt mocowania może być mniejsze niż dopuszczalne obciążenie kotwy, w zależności od przepisów krajowych.
Średnica kotwy 6 mm
| Głębokość wkrętu 35 mm | Głębokość wkrętu 55 mm | |
|---|---|---|
| Końcówka do wkręcania | T30 | T30 |
| Średnica nominalna wiertła d0 [mm] | 6 | 6 |
| Głębokość otworu h1 [mm] | 40 | 60 |
| Dop. obciążenie w betonie zarysowanym | ||
| C20/25 [kN] | 1,4 | 3,6 |
| Dop. obciążenie w betonie niezarysowanym | ||
| C20/25 [kN] | 1,4 | 3,6 |
| Min. grubość elementu budowlanego hmin [mm] | 80 | 100 |
| Charakterystyczny odstęp od osi scr,N | 81 | 132 |
| Charakterystyczny odstęp od brzegu ccr,N | 40,5 | 66 |
| Otwór przelotowy w elemencie budowlanym ≤ [mm] | 8 | 8 |
Dalsze informacje techniczne (klasy poż., obciążenia w innych klasach betonu oraz w płytach kanałowych itp.) znajdują się zakładce do pobrania.
| Materiał: | Stal, ocynk galwaniczny |
Technical data Screwbolt TSM plik PDF | 227.2 KB Type overview Screwbolt TSM plik PDF | 100.1 KB
Dopuszczenia / Deklaracje zgodności
Dopuszczenie ETA-16/0655 i ETA-16/0656
Screwbolt TSM - ETA 16/0655 plik PDF | 2.0 MB Kotwa wkręcana TSM ETA-16/0655 (tłumaczenie) plik PDF | 1.1 MB Screwbolt TSM - ETA 16/0656 plik PDF | 1.8 MB Kotwa wkręcana TSM ETA-16/0656 (tłumaczenie) plik PDF | 952.5 KB Kotwa wkręcana TSM ETA-16/0655 - Certyfikat stałości właściwości użytkowych plik PDF | 299.7 KB Kotwa wkręcana TSM ETA-16/0655 - Certyfikat stałości właściwości użytkowych (tłumaczenie) plik PDF | 76.9 KB Kotwa wkręcana TSM ETA-16/0656 - mocowania wielokrotne - Certyfikat zgodności zakładowej kontroli produkcji plik PDF | 299.5 KB Kotwa wkręcana TSM ETA-16/0656 - mocowania wielokrotne - Certyfikat zgodności zakładowej kontroli produkcji (tłumaczenie) plik PDF | 77.3 KB Screwbolt TSM (Single use) plik PDF | 2.1 MB Screwbolt TSM (Multiple use) plik PDF | 564.5 KB Kotwa wkręcana - 0655 - Deklaracja właściwości użytkowych plik PDF | 2.1 MB Kotwa wkręcana - 0655 - Deklaracja właściwości użytkowych (tłumaczenie) plik PDF | 1.6 MB Kotwa wkręcana TSM - 0656 - mocowania wielokrotne - Deklaracja właściwości użytkowych plik PDF | 564.5 KB Kotwa wkręcana TSM - 0656 - mocowania wielokrotne - Deklaracja właściwości użytkowych (tłumaczenie) plik PDF | 194.3 KB
* Tylko do stosowania jako wielokrotne mocowanie systemów nienośnych w betonowych i strunobetonowych stropach kanałowych.
