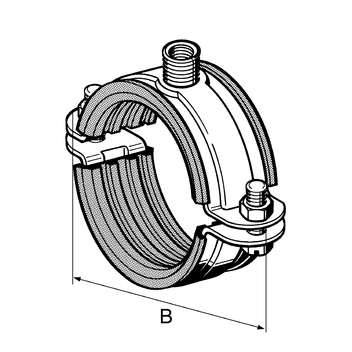

Stabil D-3G Silikon
Zastosowanie
Obejma nadaje się do mocowania rurociągów instalacji wewnętrznych w budownictwie przemysłowym i ogólnym. Wkładka silikonowa eliminuje hałas oraz drgania. Obejma spełnia tym samym wymagania zawarte w normie DIN 4109.
Zakres dostawy

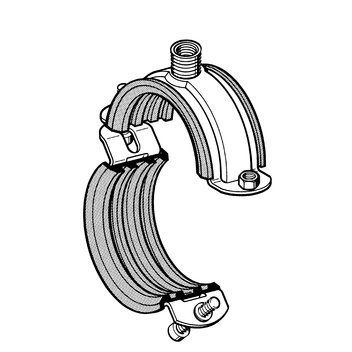

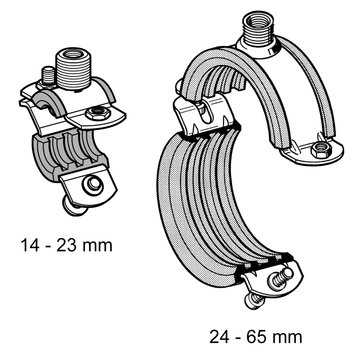

Przy wielkościach od 14 do 115 mm w wykonaniu przegubowym z przyspawanymi nakrętkami dla śrub spinających. Na jednej stronie obejmy śruba spinająca jest wstępnie zamontowana; na stronie przeciwnej obejma posiada nakrętkę, a śruba jest zabezpieczona podkładką z tworzywa sztucznego przed wypadnięciem.
Od wielkości 124 mm śruby spinające i odpowiednie nakrętki dostarczane są wraz z obejmą w postaci nieskręconej (luzem).

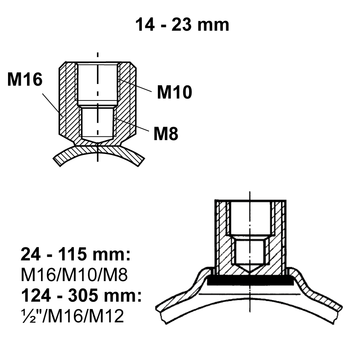

Możliwe są różne rodzaje przyłączeń poprzez gwint zewnętrzny nakrętki 3G oraz poprzez adapter - patrz adapter IG/IG
Montaż
Przy montażu zgodnie z VdS > 2" do 4", używać min. M10.
Dane techniczne
|
Zakres [mm] | Max. dop. obciążenie (ciąg) | Moment dokręcania [Nm] |
|---|---|---|
| 14 - 23 | 1,8 kN | 2 |
| 24 - 65 | 2,0 kN | 2 |
| 67 - 115 | 2,0 kN | 3 |
| 124 - 162 | 2,9 kN | 5 |
| 165 - 214 | 3,5 kN | 10 |
| 219 - 305 | 7,5 kN | 10 |
Max. dop. ciąg został ustalony przy zastosowaniu metod statystycznych przy jednoczesnym zachowaniu max. dopuszczalnej deformacji wynoszącej 1,5 mm ewent. 2% max. rozszerzalności liczonej od średnicy rury.
| Materiał: | |
| Obejma: | Stal, ocynk galwaniczny |
| Wkładka dźwiękochłonna: | Silikonowa, czerwona (Profil silikonowy - patrz rozdział: "Elementy tłumiące") |
Dopuszczenia / Deklaracje zgodności
Certyfikat VdS Nr. G4950064
Aprobata FM dla średnic 24-171 mm
 | Ten produkt został wyróżniony znakiem jakości mocowania i podlega kontroli zgodnie z wytycznymi RAL GZ-655. |
KOT 2023/2586
Obejma Stabil D3-G Silikon z wkładką izolacyjną Certyfikat VdS plik PDF | 365.8 KB Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2023_2586 plik PDF | 1.3 MB SIKLA Krajowa Ocena Techniczna ITB-KOT-2023/2586 plik PDF | 38.7 MB Znak budowlany B plik PDF | 150.4 KB
