Stabil D-3G
Zastosowanie
Obejma stosowana do mocowania rurociągów instalacji wewnętrznych w budownictwie przemysłowym i ogólnym, oraz do mocowania wszelkiego typu instalacji tryskaczowych oraz przewodów rurowych stałych urządzeń gaśniczych.
Zakres dostawy

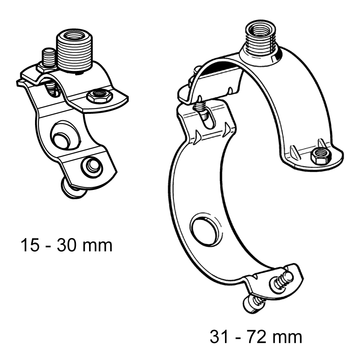

Przy średnicach 15 do 129 mm w wykonaniu przegubowym z przyspawanymi nakrętkami dla śrub spinających. Na jednej stronie obejmy śruba spinająca jest wstępnie zamontowana; na stronie przeciwnej obejma posiada nakrętkę, a śruba jest zabezpieczona podkładką z tworzywa sztucznego przed wypadnięciem.
Od wielkości 133 mm śruby spinające i odpowiednie nakrętki dostarczane są wraz z obejmą w postaci nieskręconej (luzem). Od wielkości 31 - 35 mm z przyspawanymi nakrętkami 3G.

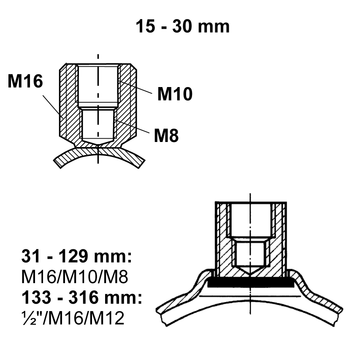

Możliwe są różne rodzaje przyłączeń poprzez gwint zewnętrzny nakrętki 3G oraz poprzez adapter - patrz adapter IG/IG.
Montaż
Rozpiętości 1" do 4" do stosowania zgodnie z FM, są dopuszczone wyłącznie z ≥ M10.
Przy montażu zgodnie z FM, używać min. M10.
Przy montażu zgodnie z VdS > 2" do 4", używać min. M10.
Dane techniczne
|
Rozpiętość [mm] | Max. dop. obciążenie (ciąg) |
|---|---|
| 15 - 30 | 2,0 kN |
| 31 - 129 | 5,0 kN |
| 133 - 173 | 8,0 kN |
| 176 - 303 | 12,5 kN |
| Materiał: | Stal, ocynk galwaniczny |
Dopuszczenia / Deklaracje zgodności
Certyfikat VdS Nr. G4920027,
* = Aprobata FM (rozszerzenie aprobaty FM na obejmę: Stabil D-M16)
KOT 0808/2019
KOT 2023/2345 wydanie 1
Obejma Stabil D3-G bez wkładki izolacyjnej Certyfikat VdS plik PDF | 345.7 KB Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB SIKLA Krajowa Ocena Techniczna ITB-KOT-2023/2345 wydanie 1 plik PDF | 7.7 MB Znak budowlany B plik PDF | 150.4 KB Instrukcja montażu Obejma Stabil D3G plik PDF | 1.5 MB
W przypadku montażu zgodnego z dopuszczeniami FM i VdS, dla rozpiętości 219-225 należy użyć gwintów przyłączeniowych M10 lub M16.
