Element tłumiący SDE 1
Zastosowanie
Element tłumiący SDE 1 znajduje szerokie zastosowanie w instalacjach izolowanych akustycznie, zgodnie z normą DIN 4109. Specjalne wykonanie i wielostronne możliwości kombinacji z innymi produktami Sikla, zapewniają niemal nieograniczone zastosowanie w budownictwie ogólnym i przemysłowym.
Zakres dostawy
Do każdego elementu tłumiącego luzem dołączona jest złączka gwintowana M10 x 25.
Montaż
Element SDE 1 używany jest do montażu stropowego, podłogowego i ściennego. Dołączoną złączkę gwintowana M10 x 25 należy wkręcić w gwint wewnętrzny przyłącza ze strony budowlanej i połączyć element tłumiący z konstrukcją budynku. Do dokręcenia użyć klucza palcowego SDE.
Wskazówka: przy montażu ściennym należy unikać dużych momentów zginających: np. poprzez zastosowanie wspólnie z szynami montażowymi lub konsolami kątowymi.
Dane techniczne
| Dopuszczalne obciążenie statyczne (ciągłe): | |
| Ciąg: | 2,5 kN |
| Nacisk: | 3,0 kN |
| Posuw: | 0,5 kN |
| Charakterystyka sprężystości pod obciążeniem rozciągającym Vz : | |
| Przy 0,12 kN | 1,47 kN/cm |
| Przy 0,40 kN | 2,07 kN/cm |
| Przy 0,80 kN | 2,82 kN/cm |
| Charakterystyka sprężystości pod obciążeniem ściskającym - Vz : | |
| Przy 0,12 kN | 4,55 kN/cm |
| Przy 0,40 kN | 3,79 kN/cm |
| Przy 0,80 kN | 4,23 kN/cm |
| Tłumienie: | Aż do 18,9 dB(A) |
| Zakres temperatur pracy: | -50°C do +110°C |
| Typ | Przyłącze ze strony budowlanej | Przyłącze systemowe |
|---|---|---|

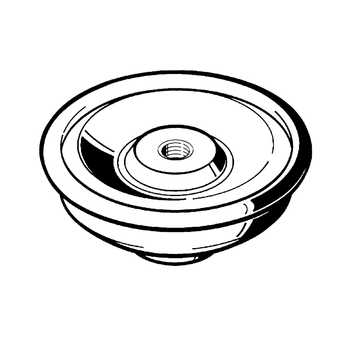

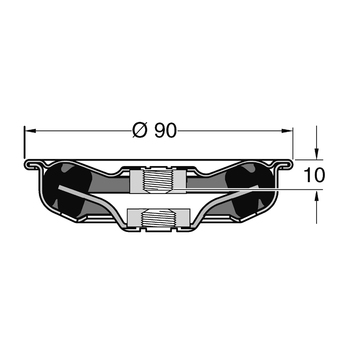

| SDE 1 - M10 | M10 | M10 |

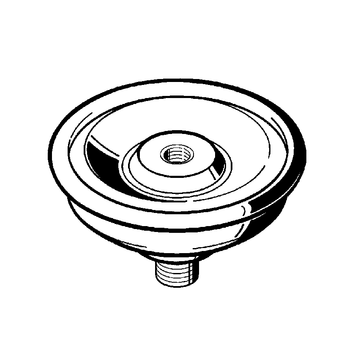

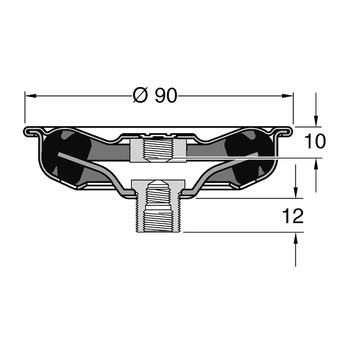

| SDE 1 - 3G | M10 | Przyłącze 3G: M8/M10/M16 |
| Materiał: | |
| Części metalowe: | Stal, ocynk galwaniczny |
| Element tłumiący: | EPDM, twardość 45+/-5° Shore |
Dopuszczenia / Deklaracje zgodności
KOT 0808/2019
