Elementy tłumiące

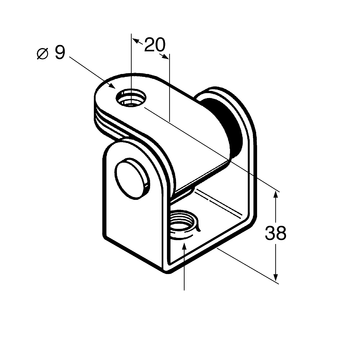

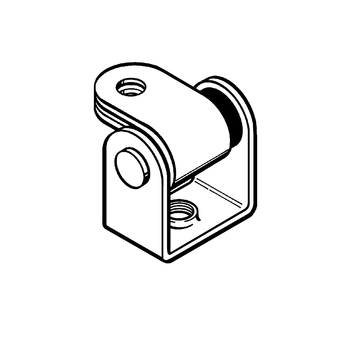

Element tłumiący SDE 0

Zastosowanie

Element tłumiący SDE 0 jest wszechstronnie stosowanym elementem przy montażu ciągów wentylacyjnych wymagających izolacji akustycznej, zgodnie z wymaganiami normy DIN 4109. Stosowany również przy innych instalacjach wewnętrznych.
Element SDE 0 stosowany jest głównie przy montażu do stropu. W połączeniu z innymi produktami systemowymi, jak np. z kątownikami do kanałów wentylacyjnych, obejmami, szynami montażowymi lub innymi konstrukcjami specjalnymi, znacznie zwiększa się jego pole zastosowania.
Po obróceniu elementu o 180° można zastosować go jako jako uchwyt do taśmy mocującej.

Dane techniczne

Obciążenie nominalne:
1,0 kN
Wkładka tłumiąca:
SBR/EPDM (czarna)
Twardość:
45+/-5° Shore
Zakres temperatur pracy:
-50°C do +110°C
Klasa odporności:
B2 wg. DIN 4102
Tłumienie:
Aż do 15 dB(A)

Materiał:
Stal, ocynk galwaniczny

Dopuszczenia / Deklaracje zgodności

KOT 0808/2019

Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB Znak budowlany B plik PDF | 150.4 KB

TypPrzyłącze ze
strony budowl.
Przyłącze systemowe
G
[kg]
Opak.
[szt.]
Nr. artykułu
SDE 0 - M8ø 9 für M8M80,07100 105068
SDE 0 - M10ø 9 für M8M100,07100 105077
