INNOWACYJNE
SYSTEMY MOCUJĄCE
System dźwigarów 100

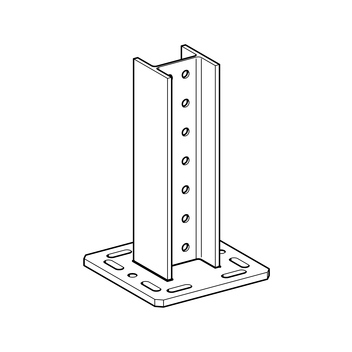

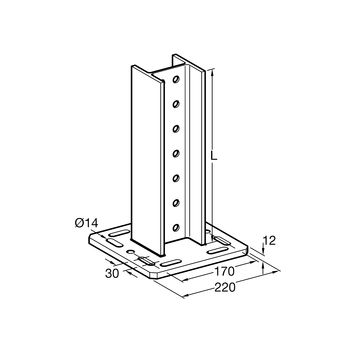

Konsola nośna TKO 100

Zastosowanie

Gotowy element montażowy do jednoramiennych konstrukcji wysuniętych, do mocowania na ścianach, podłogach i sufitach lub do budowy trawersów.

Montaż

W zależności od potrzeby, zalecane jest stosowanie różnych rodzajów montażu:

a)
Mocowanie do korpusu budowlanego za pomocą 4 kotew M12.
b)
Mocowanie siłowe do dźwigarów stalowych (szer. stopy dźwigara 80 - 120 mm) za pomocą zestawu montażowego 5P M12 S.
c)
Mocowanie kształtowe do konsoli nośnych TKO 100 lub 120 za pomocą łączników kształtowych FV 100/120.

Dane techniczne

Wykonanie:
Płytka podstawy zespawana z IPBI 100
Materiał:
S235JR lub podobny, ocynkowany zanurzeniowo

Dopuszczenia / Deklaracje zgodności

Produkt oznakowany znakiem CE ( odpowiednia deklaracja właściwości użytkowych pod www.sikla.pl/service/downloads )

TypL
[mm]
G
[kg]
Opak.
[szt.]
Nr. artykułu
TKO 100 x 2502508,51 193099
TKO 100 x 35035010,41 185402
TKO 100 x 40040011,21 185411
TKO 100 x 45045011,91 185420
TKO 100 x 50050012,71 185429
TKO 100 x 55055013,71 185438
TKO 100 x 60060014,21 185447
TKO 100 x 65065015,01 185456
TKO 100 x 70070016,61 185465
TKO 100 x 75075017,21 185474
TKO 100 x 80080017,91 185483
TKO 100 x 85085018,81 185492
TKO 100 x 90090019,61 185501
TKO 100 x 95095020,31 185510
TKO 100 x 1000100021,21 185519
TKO 100 x 1100110022,31 185528
TKO 100 x 1200120025,21 185537
TKO 100 x 1300130025,81 185546
TKO 100 x 1400140028,61 185555
TKO 100 x 1500150030,11 185564
TKO 100 x 2000200039,01 185573
