System dźwigarów 100
Konsola poprzeczna QKO 100
Zastosowanie
Gotowy element montażowy do jednoramiennych konstrukcji wysuniętych, do mocowania na betonie lub na dźwigarach nośnych, głównie w obszarach o dużym nachyleniu.

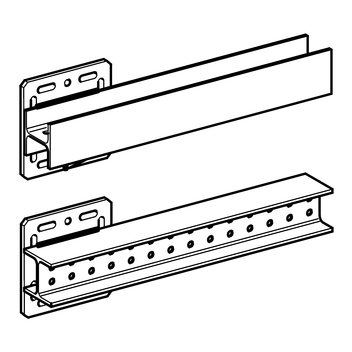

W wariancie QKO powierzchnia półki dwuteownika jest równoległa do płyty podstawy i przyspawana do płyty nośnej z jednej strony. W wariancie QKOq dwuteownik jest obrócony o 90° i dzięki temu zamocowany pionowo na płycie podstawy.

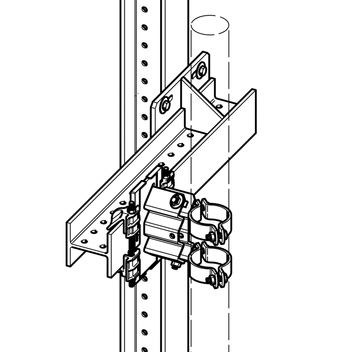

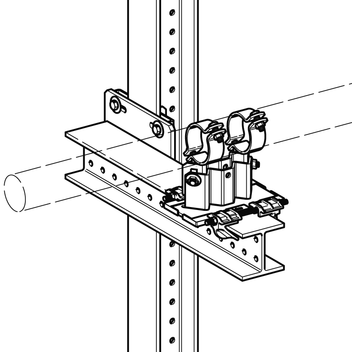

Montaż
W zależności od potrzeby, zalecane jest stosowanie różnych rodzajów montażu:
| a) | Mocowanie do betonu za pomocą 4 kotew M12. |
| b) | Mocowanie do dźwigarów stalowych (szer. stopy dźwigara 80 - 120 mm) za pomocą zestawu montażowego 5P M12 S. |
| c) | Mocowanie kształtowe do konsoli nośnych TKO 100 lub 120 za pomocą łączników kształtowych FV 100/120. |

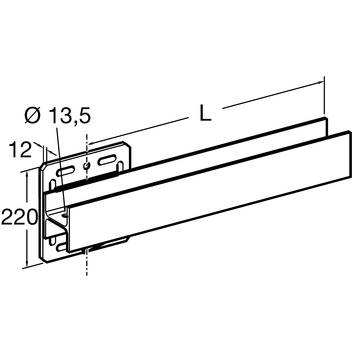

Dane techniczne
| Wykonanie: | Płyta podstawy wraz z blachą wsporczą zespawana z IPBI 100 |
| Materiał: | Stal, HCP |
Dopuszczenia / Deklaracje zgodności
Produkt oznakowany znakiem CE (odpowiednia deklaracja właściwości użytkowych pod www.sikla.pl/service/downloads)
Konsola poprzeczna QKO plik PDF | 204.3 KB
