Zastosowanie

Zestaw przyłączeniowy do stosowania jako łącznik pomiędzy elementami konstrukcyjnymi z systemu Sikla / Płytą podwieszaną HP F i Przyłączem do dźwigara LKA a Obejmą Stabil Form C LK.

Zakres dostawy

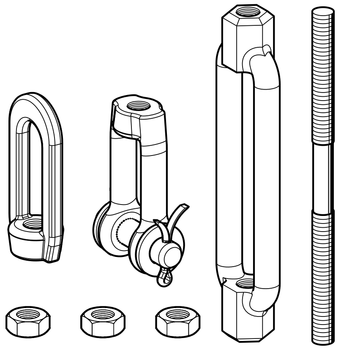

Zestaw przyłączeniowy LKV składa się z:
1 x uchwytu oczkowego
1 x uchwytu gwintowanego GWB
1 x złączki dwugwintowej z gwintem lewy-prawy
1 x korpusu napinającego
3 x kontr-nakrętek

W zależności od życzeniowej wysokości podwieszenia należy ustalić długość pręta gwintowanego. Aby zapobiec odkręcaniu się zestawu, należy skontrować uchwyt gwintowany i zamek napinający.

Montaż

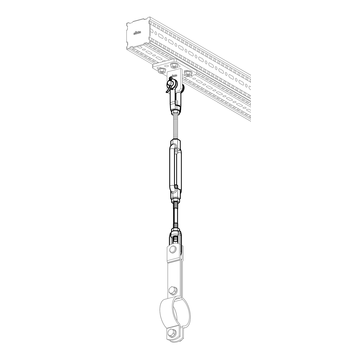

Zestaw przyłączeniowy zmontować wstępnie z prętem gwintowanym i obejmą, a następnie za pomocą uchwytu gwintowanego (montaż na przelot z zawleczką zabezpieczającą) przymocować do uprzednio zamontowanej płyty podwieszanej. Regulacja wysokości może odbywać się poprzez korpus napinający. Aby zapobiec odkręcaniu się zestawu, należy skontrować uchwyt gwintowany i korpus napinający.

Dane techniczne

Zdefiniowanie wymagań dot. wykonania i konstrukcji elementów budowlanych, ich interpretacja, jak również przedstawienie odpowiednich dowodów i badań obciążeniowych, nastąpiło w oparciu o wytyczne VGB R 510 L, część I, KTA 3205.3 oraz DIN EN 13480-3.
