System siFramo 80

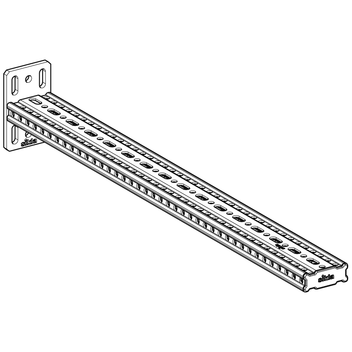

Konsola AK F 80/30

Zastosowanie

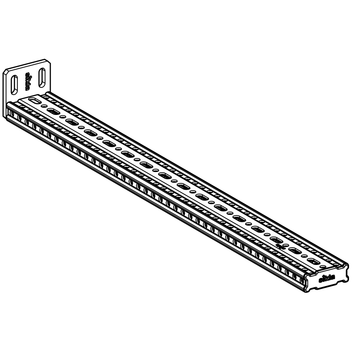

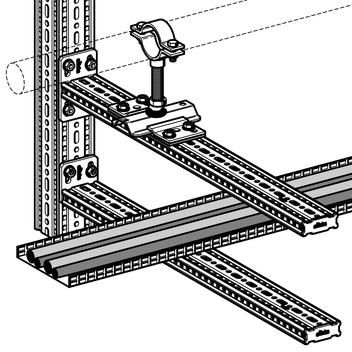

Gotowy element do jednoramiennego montażu na profilach nośnych F 80, jak również konsolach nośnych TKO F 80, oraz do budowy poprzecznic za pomocą odpowiednich elementów łączących. Wariant "E" posiada płytę łączeniową z otworami z jednej strony.

Zakres dostawy

Konsola dostarczana z zaślepką.

Montaż

Łączenie kształtowe do profila nośnego F 80:

AK F 80/30 za pomocą 4 wkrętów kształtowych FLS F
AK F 80/30-E za pomocą 2 wkrętów kształtowych FLS F

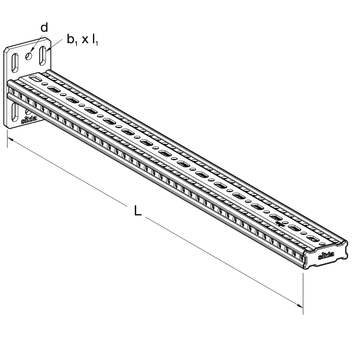

Dane techniczne

Typ
Wymiar płytki podstawy
[mm]
L
[mm]
b1 x l1
[mm]
d
[mm]
AK F 80/30-400 130 x 80 x 8 400 11 x 20 14
AK F 80/30-800 130 x 80 x 8 800 11 x 20 14
AK F 80/30-E-400 80 x 80 x 8 400 11 x 20 -
AK F 80/30-E-800 80 x 80 x 8 800 11 x 20 -

Wykonanie:
Płyta zespawana z profilem nośnym F 80/30

Materiał:
Płytka:
Stal, HCP
Profil nośny:
Stal, HCP

Dopuszczenia / Deklaracje zgodności

Produkt oznakowany znakiem CE (odpowiednia deklaracja właściwości użytkowych pod www.sikla.pl/downloads)
ETA-24/0471

Konsola AK F plik PDF | 1.6 MB Environmental Product Declaration siFramo plik PDF | 679.9 KB siFramo - ETA-24/0471 plik PDF | 2.2 MB

TypG
[kg]
Opak.
[szt.]
Nr. artykułu
AK F 80/30-4002,41 113064
AK F 80/30-8004,21 113065
AK F 80/30-E-4002,21 113625
AK F 80/30-E-8004,01 113626
