System siFramo 80

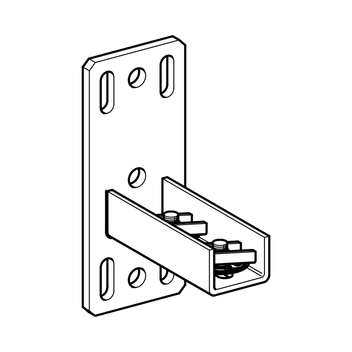

Adapter szynowy SA F 80
Zastosowanie

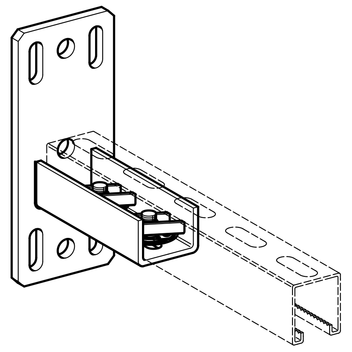

Umożliwia łączenie szyny montażowej Sikla 41/41 lub 41/41 D z profilem nośnym F 80. Proste konstuowanie tras lub konstrukcji, możliwośc opcjonalnego łączenia z elementami z systemu Siconnect. Dzięki zastosowaniu technologii Pressix CC, adapter szynowy może zostać bezpośrednio połączony z profilem szynowym.
Montaż
Łączenie kształtowe do profila nośnego F 80 za pomocą za pomocą 4 wkrętów kształtowych.
Dane techniczne
| Typ | Wymiary płytki podstawy [mm] | Otwory wzdłużne [mm] | Otwory okrągłe [mm] |
|---|---|---|---|
| SA F 80-41 | 190 x 80 x 8 | 20 x 11 | 14 |
| Wykonanie: | Płytka podstawy zespawana z profilem U |
| Materiał: | |
| Płytka: | Stal, ocynkowana metodą zanurzeniową |
| Profil U: | S235JR, ocynkowany metodą zanurzeniową |
Dopuszczenia / Deklaracje zgodności
AT-15-7533/2014
