System siFramo 100

Adapter do spawania ASA Q F

Zastosowanie

Element umożliwia tworzenie przyłączy spawanych do dźwigarów stalowych, płyt czy innych elementów, dla których niemożliwe jest zastosowanie połączeń skręcanych. W połączeniu z profilem nośnym F80 lub F100, adapter umożliwia tworzenie trawersów, wsporników i różnych innych konstrukcji.

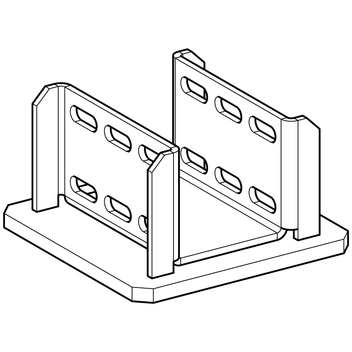

Zakres dostawy

Płyta podstawowa z przyspawanym "gniazdem".

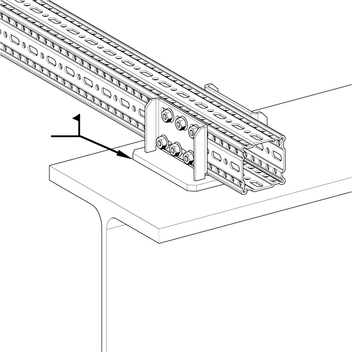

Montaż

Spawanie do istniejącej konstrukcji stalowej lub płytek do spawania. Połączenie systemowe z profilem nośnym F 80 lub F 100 wykonuje się za pomocą 12 wkrętów kształtowych FLS. Bardzo dobra spawalność jest zapewniona dzięki specjalnej powłoce HCP.

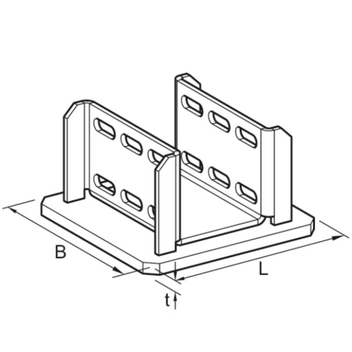

Dane techniczne

Typ
L
[mm]
B
[mm]
t
[mm]
ASA Q F 80 170 170 10
ASA Q F 100 170 170 10

Materiał:
Stal, HCP
TypG
[kg]
Opak.
[szt.]
Nr. artykułu
ASA Q F 802,91 116392
ASA Q F 1004,31 116393
