System siFramo 100

Adapter do spawania ASA F 100 GPL 4kt

Zastosowanie

Element umożliwia tworzenie przyłączy spawanych do dźwigarów stalowych, płyt czy innych elementów, dla których niemożliwe jest zastosowanie połączeń skręcanych. W połączeniu z konsolami nośnymi, konsolami AK lub też profilem nośnym F 100, adapter umożliwia tworzenie trawersów, wsporników i różnych innych konstrukcji.

Zakres dostawy

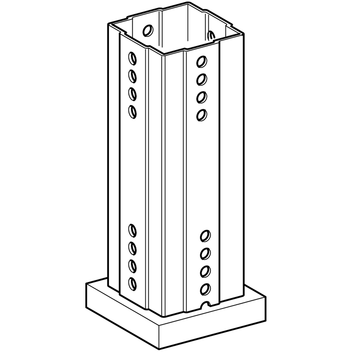

Płytka podstawy z przyspawanym elementem czworokątnym.

Montaż

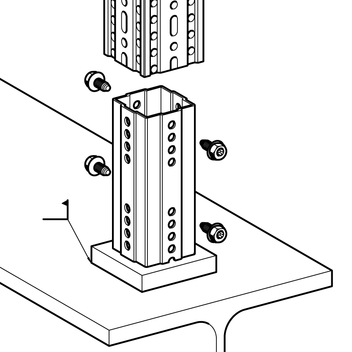

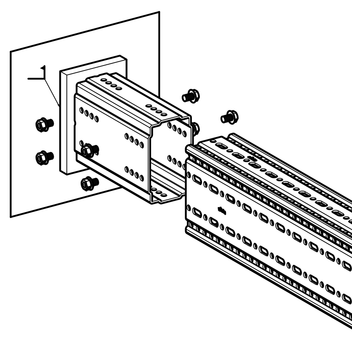

Możliwe spawanie do istniejących konstrukcji stalowych lub pojedynczych płyt kotwiących. Łączenie z elementami systemowymi za pomocą 4 wkrętów kształtowych FLS F. W przypadku łączenia z profilem nośnym TP F 100/160 należy użyć 8 wkrętów kształtowych FLS F. Po 4 z 8 wkrętów należy wkręcić po przeciwległej stronie na szerszej stronie elementu.

Element spełnia wysokie wymagania stali nadającej się do spawania, dzięki zastosowaniu specjalnej powłoki HCP.

Dane techniczne

Typ

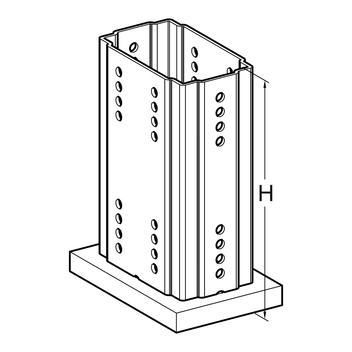

Wymiary adaptera
H [mm]
Wymiary płytki podstawy
[mm]
ASA F 100 GPL 4kt 240 120 x 120 x 20
ASA F 100/160 GPL 4kt 240 180 x 120 x 20

Materiał:
Stal, HCP

Dopuszczenia / Deklaracje zgodności

Produkt oznakowany znakiem CE (odpowiednia deklaracja właściwości użytkowych pod www.sikla.pl/downloads)

Adapter do spawania ASA F plik PDF | 551.7 KB Environmental Product Declaration siFramo plik PDF | 679.9 KB

TypG
[kg]
Opak.
[szt.]
Nr. artykułu
ASA F 100 GPL 4kt4,41 113339
ASA F 100/160 GPL 4kt6,51 113410
