Zastosowanie

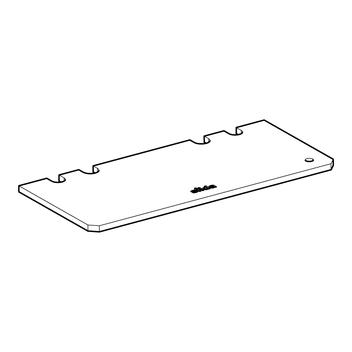

Płyta nośna do krat w połączeniu z elementami Sikla na dźwigarach stalowych. Płyta nośna jest mocowana do dźwigara stalowego i zamyka szczelinę między płytą podstawową a wyciętą kratą. Tworzy to zabezpieczenie przed upadkiem i eliminuje konieczność stosowania przyspawanych podpór na krawędzi kraty.

Montaż

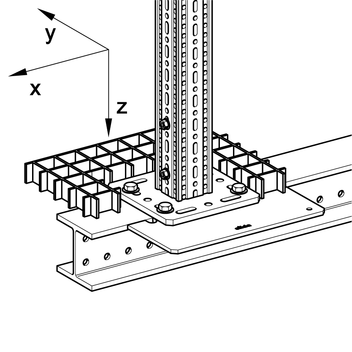

Wspornik kraty jest mocowany do belki stalowej wraz z płytą podstawy elementu Sikla za pomocą zestawu montażowego MS 5P. Możliwy jest późniejszy montaż. Wspornik kraty może być stosowany z jednej lub obu stron i może być łączony ze wszystkimi rozmiarami płyt podstawowych. Wgłębienia na śruby w zestawach montażowych są dopasowane do wszystkich szerokości dźwigarów i do obu rozmiarów M12 i M16.
Uwaga montażowa:
Należy przekręcić śrubę z łbem sześciokątnym – łeb śruby na górze płyty, gwint w dół, w celu uniknięcia krawędzi potknięcia (wystającego gwintu). Patrz – rysunek 3).

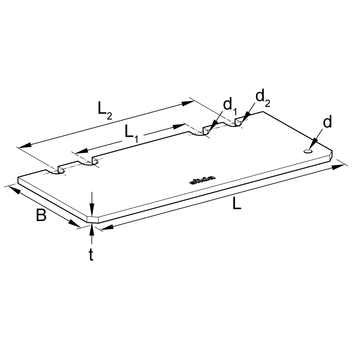

Dane techniczne

Maksymalne obciążenie wspornika: F_z = 5,5 kN
