Obejmy i komponenty uzupełniające

Mufa przedłużająca AD IG/IG HCP

Zastosowanie

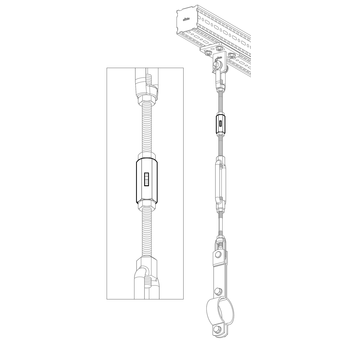

Element łączący służący do przedłużania prętów gwintowanych przy konstrukcjach cięgnowych Sikla, przy dług. pręta gwintowanego powyżej 3m. Mufa posiada otwór umożliwiający kontrolę optyczną głębokości wkręcenia prętów gwintowanych.
Powierzchnia wykonana w powłoce HCP. Mufa przedłużająca musi byś przy montażu skontrowana dwoma nakrętkami (nie zawartymi w zakresie dostawy).

Dane techniczne

Typ
Max. dop. obciążenie w ciągu
[kN]
M10 18,6
M12 27,0
M16 39,2

Materiał:
Stal, HCP
TypDługość
[mm]
SWG
[kg]
Opak.
[szt.]
Nr. artykułu
M10 x 303017 mm0,04100 116700
M12 x 353517 mm0,0450 116701
M16 x 404022 mm0,0750 116702
