Obejmy i komponenty uzupełniające
Mocowanie UB F



Zastosowanie

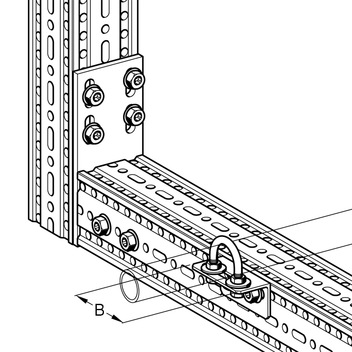

Do montażu uchwytów pałąkowych na profilach nośnych F 80 lub F 100.
Zakres dostawy
W wypadku zastosowania uchwytów pałąkowych o wymiarach ≥ 4", należy zawsze zastosować dwa mocowania UB F.
Dane techniczne

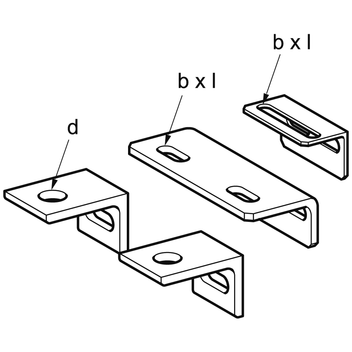

Typ | d [mm] | b x l [mm] | B [mm] |
---|---|---|---|
UB F 1/2" - 1 1/2" | - | 65 x 11 | 85 |
UB F 2" - 3" | - | 20 x 13 | 165 |
UB F 4" - 6" | 17 | - | 45 |
UB F 8" - 12" | 22 | - | 45 |
UB F 378 - 530 | 26 | - | 45 |
Materiał: | Stal, HCP |
