Wentylacja

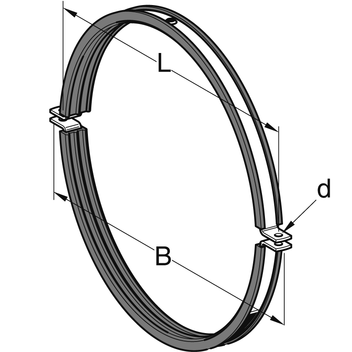

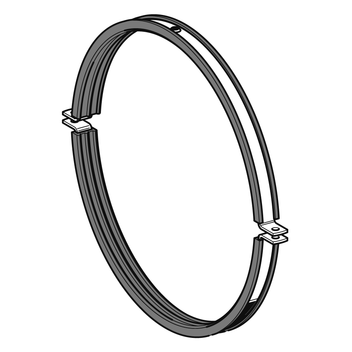

Obejma wentylacyjna PLU od DN 560 z wkładką izolacyjną
Zastosowanie
Obejma do montażu rur spiro wg. DIN 24145 w instalacjach wentylacyjnych w budownictwie przemysłowym i ogólnym. Stosowana do ciągów wentylacyjnych spełniających wymagania normy DIN 4109.
Zakres dostawy
Bez śrub i nakrętek.
Montaż
Zalecane jest obustronne mocowanie obejmy za pomocą prętów gwintowanych.
Dane techniczne
| Materiał: | Stal, taśma ocynkowna wg. DIN EN 10346 |
| Wkładka tłumiąca: | SBR/EPDM, czarna (Wkładka tłumiąca - patrz rozdział: "Elementy tłumiące" ) |
| Zakres temperatur: | -50°C do +110°C |
| Typ | Dop. obciążenie użytkowe |
|---|---|
| 560 - 900 | 1,5 kN |
| 1000 - 1250 | 2,5 kN |
Dopuszczenia / Deklaracje zgodności
KOT 2023/2586
SIKLA Krajowa Ocena Techniczna ITB-KOT-2023/2586 plik PDF | 38.7 MB Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2023_2586 plik PDF | 1.3 MB Znak budowlany B plik PDF | 150.4 KB
