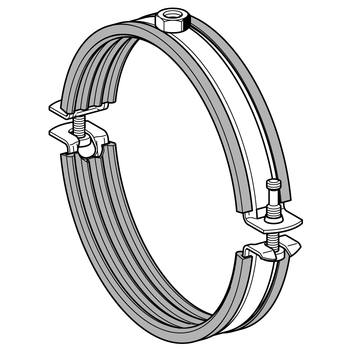

Obejma wentylacyjna PLU 1G z wkładką izolacyjną

Zastosowanie

Dwuczęściowa obejma z jedno lub dwugwintowym przyłączem M8 lub M8 i M10, do montażu rur spiro.
DN 80 do DN 450 - obejma dwugwintowa M8 i M10
DN 500 do DN 600 - obejma jednogwintowa M8
DN 630 do DN 1600 - obejma montowana na uchwytach bocznych, przy zastosowaniu dwóch prętów M8

Zakres dostawy

Śruby spinające wstępnie zamontowane. Strona otwarta obejmy wyposażona w szybkozłączkę, nakrętkę przyłączeniową, śrubę spinającą i wkładkę tłumiącą.

Montaż

Montaż obejm do wymiaru DN 450 odbywa się za pomocą jednego pręta gwintowanego M8 lub M10, obejm od wymiaru DN 500 do DN 560 za pomocą pręta gwintowanego M8, obejm powyżej wymiaru DN 600 - stosuje się dwa pręty gwintowane o przyłączu M8.

Dane techniczne

Typ
Materiał
[mm]
Dop.
obciążenie użytkowe
80 - 450 20 x 1,7 0,8 kN
500 - 1600 25 x 2,0 1,0 kN

Materiał:
Stal, ocynk galwaniczny

Dopuszczenia / Deklaracje zgodności

KOT 2023/2586

SIKLA Krajowa Ocena Techniczna ITB-KOT-2023/2586 plik PDF | 38.7 MB Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2023_2586 plik PDF | 1.3 MB Znak budowlany B plik PDF | 150.4 KB

Typ / DNG
[kg]
Nr. artykułu
800,11 439135
1000,12 439144
1250,13 439153
1500,18 439600
1600,21 439162
1800,23 439171
2000,25 439180
2250,45 439189
2500,50 439198
2800,55 439207
3000,58 439609
3150,61 439216
3550,68 439225
4000,84 439234
5000,95 439252
5601,02 439261
6001,10 439270
6301,14 439279
7101,20 439288
8001,28 439297
9001,35 439306
10001,50 439315
11201,68 439324
12501,85 439333
14002,05 439342
16002,25 439351
