Kątownik montażowy LUW do kanałów wentylacyjnych

Zastosowanie

Do mocowania ciągów wentylacyjnych o przekroju prostokątnym w bezpośredniej bliskości sufitów lub przy użyciu prętów gwintowanych w montażu podwieszonym. Kątowniki z elementem tłumiącym SL i SZ stosowane mogą być do mocowania ciągów wentylacyjnych, spełniających wymagania izolacji dźwiękowej wg. DIN 4109.

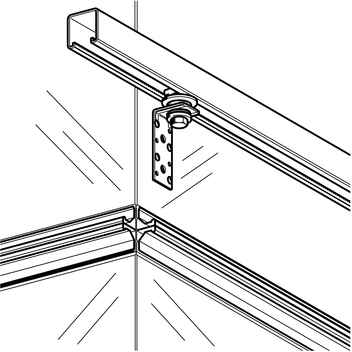

Możliwość regulacji w otworze podłużnym kątownika pozwala na zniwelowanie niedociągnięć powstałych np. przy wierceniu otworów. W przypadku montażu w szachtach za pomocą szyny i śruby hakowej, śruba gwarantuje powstanie odpowiedniego odstępu zapobiegającego powstawaniu bezpośredniego kontaktu przenoszącego dźwięki przy wariantach SL i SZ kątowników.

Zakres dostawy

Typy SL i SZ z wmontowanymi, zabezpieczonymi przed wypadnięciem elementami tłumiącymi.

Montaż

Montaż do kanału nastąpić może przy użyciu nitów (ø 4 - 5 mm), blachowkrętów (ø 4 - 5 mm) lub śrub metrycznych (M8).

Dane techniczne

Obciążenie nominalne
0,8 kN
Materiał (kątownik):
Stal, ocynk galwaniczny
Wkładka tłumiąca:
EPDM, czarna
Zakres temperatur:
-50°C do +110°C

Dopuszczenia / Deklaracje zgodności

KOT 2023/2586

SIKLA Krajowa Ocena Techniczna ITB-KOT-2023/2586 plik PDF | 38.7 MB Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2023_2586 plik PDF | 1.3 MB Znak budowlany B plik PDF | 150.4 KB

TypMożliwości
przyłącza
ze str. budowl.
Zakres
regulacji
[mm]
Materiał
[mm]
Długość
ramion
[mm]
G
[kg]
Opak.
[szt.]
Nr. artykułu

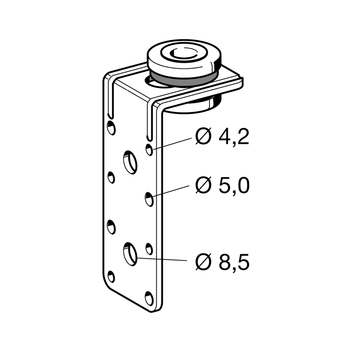

SLM8/M101335 x 2,541/850,09100 189893

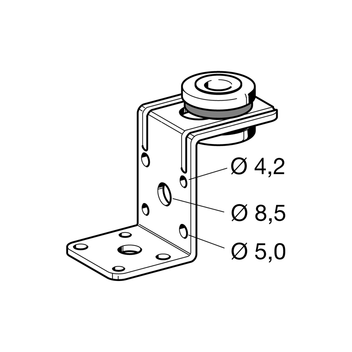

SZM8/M101335 x 2,541/53/340,09100 189902
