Uchwyt WBD

Dopuszczenia / Deklaracje zgodności

KOT 0808/2019

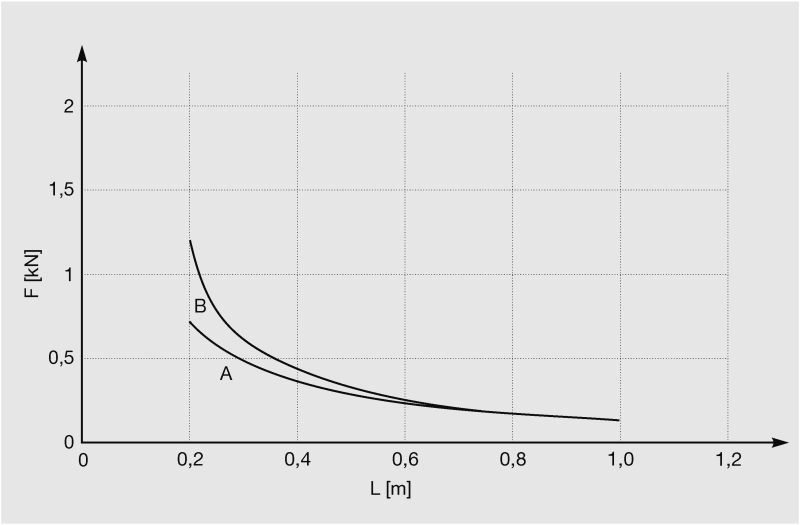

Diagram obciążeń w kombinacji z szyną montażową 41/41/2,5 lub 41/45/2,5

Uchwyt WBD 41/41-45 D

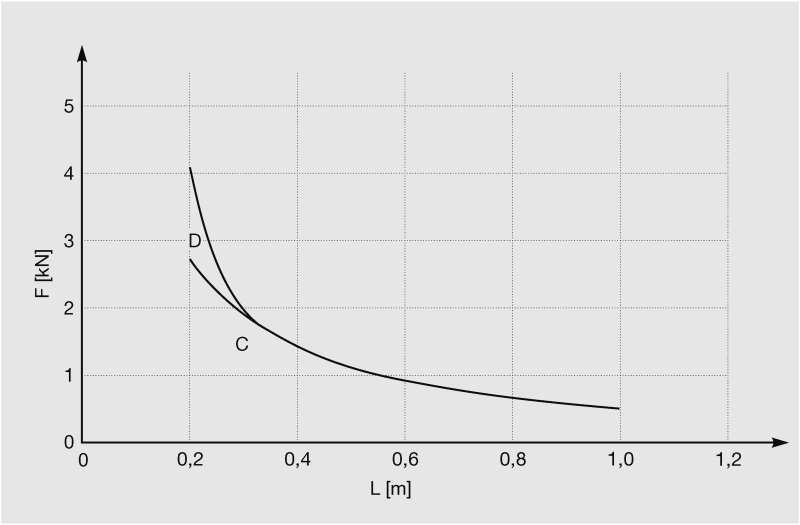

Diagram obciążeń w kombinacji z szyną montażową 41/41/2,5 D lub 41/45/2,5 D

Max. dopuszczalne wartości σdop ≤ 160 N/mm2 fdop ≤ L/100 dla L > 300 mm fdop ≤ 3 mm dla L = 200 ... 300 mm

Obciążenie kotwy A = 1,5 kN B = 2,5 kN C = 3,5 kN D = 6,0 kN E = 9,0 kN
