System szynowy Pressix CC 27

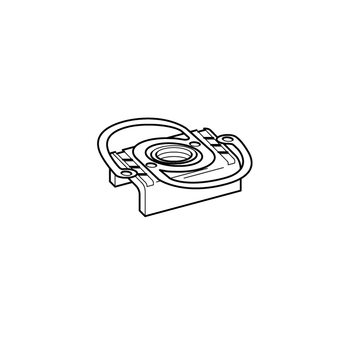

Płytka gwintowana NT CC 27

Zastosowanie

W szczególności przy montażu w pionie lub też w trudno dostępnych miejscach, produkt ten zastępuje "trzecią" rękę. Posiada następujące zalety:

  • płytka może być zastosowana w szynach montażowych Sikla MS 27, niezależnie od wysokości szyny,
  • nie blokuje się podczas przesuwania w otwarciu szyny,
  • nie osiada po dokręceniu.

Zakres dostawy

Płytka gwintowana i blaszka sprężynująca są ze sobą połączone na stałe.

Montaż

Po umieszczeniu płytki gwintowej CC 27 w otworze szyny i jednoczesnym lekkim naciśnięciu jej środkowej części, płytka obróci się w prawo, aż do zaczepienia. W celu demontażu należy przekręcić płytkę w lewo i wyciągnąć. Montaż i demontaż nie wymagają narzędzi i mogą być powtarzane wielokrotnie.

Dane techniczne

Fz =
1,5 kN
Materiał:
Płytka gwinowana:
Stal, klasa wytrzymałości 5.6, ocynk galwaniczny
Blaszka sprężynująca:
Blacha ze stali sprężynowej, nierdzewna

Dopuszczenia / Deklaracje zgodności

KOT 0808/2019

SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB Znak budowlany B plik PDF | 150.4 KB

TypG
[kg]
Opak.
[szt.]
Nr. artykułu
CC 27-M60,01100 195956
CC 27-M80,01100 195949
CC 27-M100,01100 117358
