System szynowy Pressix CC 27

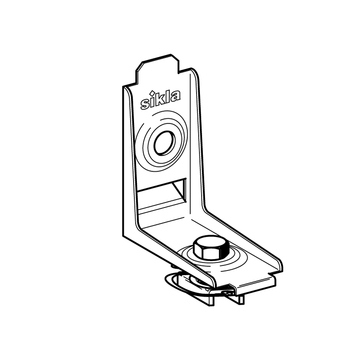

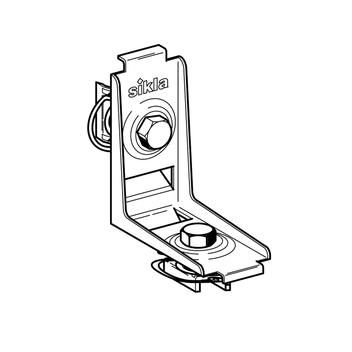

Łącznik CN CC 27-90°

Zastosowanie

Kompletny element łączący, używany głównie do konstrukcji ramowych z szyn montażowych Sikla MS 27.

  • Szybka technologia łączenia dla kątów 90° - przy montażu szyn Sikla o szerokości 27.
  • Obraca się automatycznie poprzez naciśnięcie na łeb śruby, pozostaje w ustalonej pozycji nie zsuwając się po pionowych szynach.
  • Wysokiej klasy stabilność łączenia dzięki idealnemu uformowaniu elementu. Płytka gwintowana z ząbkami i śruba napinającą M8 zapewniają wysoką sztywność dzięki wytrzymałemu materiałowi i kształtowi.

Dane techniczne

Obciążenie nominalne:
Fxnacisk = 0,8 kN na każdy łącznik
Moment dokręcania:
10 Nm
Materiał:
Stal, ocynk galwaniczny

Dopuszczenia / Deklaracje zgodności

KOT 0808/2019

SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB Znak budowlany B plik PDF | 150.4 KB

TypG
[kg]
Opak.
[szt.]
Nr. artykułu
CC 27-90°0,0950 195772
CC 27-90° W0,0750 195789
