Zastosowanie

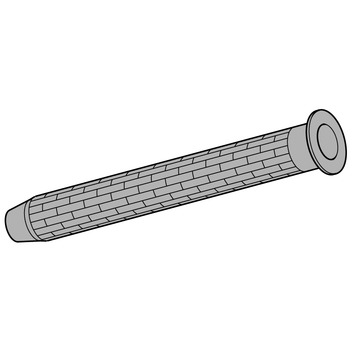

Tuleja siatkowa SH przeznaczona jest do stosowania w materiałach zawierających otwory (cegła dziurawka, Porotherm itp.) w połączeniu z prętami VMU.
Wariant VM-SH wyposażony jest w praktyczną nakładkę ograniczającą, która zapobiega wsunięciu się w wywiercony otwór.
Dla większych głębokości zakotwienia dostępne są metalowe tuleje sitowe VM-SH (o dł. 1m).

Montaż

1.
Wykonać otwór i wydmuchać/wyczyścić.
2.
Wprowadzić tuleję sita płasko do wywierconego otworu. W przypadku kilku otworów należy przygotować wszystkie otwory pod kotwy, aby uniknąć przerw podczas wypełniania zaprawą. Tuleję siatkową wypełnić prawie całkowicie zaprawą iniekcyjną.
3.
Wprowadzić pręt kotwy ruchem spiralnym, obrotowym. Wyparta przez pręt kotwy zaprawa przechodzi przez perforację i powoduje, że system w miarę utwardzania wiąże się w otworach pustaków. Zaprawa iniekcyjna twardnieje i trwale łączy pręt kotwy z podłożem.

Dane techniczne

Grubość mocowania tfix [mm] przy zastosowaniu tulei siatkowej VM-SH w w cegle pełnej lub perforowanej

VM-SH
12 x 80
VM-SH
16 x 85
VM-SH
16 x 130
VM-SH
20 x 85
VM-SH
20 x 130
VMU-A 8-20/110 20 15 - - -
VMU-A 8-55/145 55 50 5 - -
VMU-A 10-30/130 - 35 - - -
VMU-A 10-50/150 - 55 10 - -
VMU-A 12-15/120 - - - 20 -
VMU-A 12-50/155 - - - 55 10
VMU-A 16-15/160 - - - 55 10

Materiał:
Tworzywo sztuczne (polipropylen)
Materiał tulei metrowej:
Metal

1) Liefertermin auf Anfrage – Ware wird auftragsbezogen beschafft.

TypNawiert ø x
Głębokość [mm]
WielkośćG
[kg]
Opak.
[szt.]
Nr. artykułu
VM-SH 12 x 8012 x 80M80,0210 116925
VM-SH 16 x 85 1)16 x 85M8 - M100,0310 116926
VM-SH 16 x 13016 x 130M8 - M100,0410 116927
VM-SH 20 x 8520 x 85M12 - M160,0410 116928
VM-SH 20 x 13020 x 130M12 - M160,0710 116929
VM-SH 12 x 1000 1)12 x ...M80,0650 110564
VM-SH 16 x 1000 1)16 x ...M100,0750 110565
VM-SH 22 x 1000 1)22 x ...M12 - M160,1125 110566
