Zastosowanie

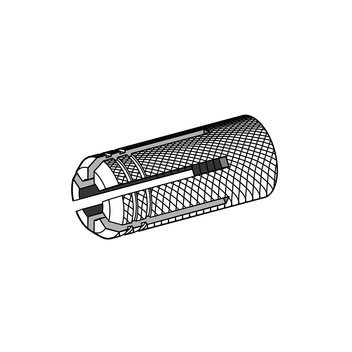

Kotwy mosiężne z gwintem metrycznym o gładkim stożku i radełkowanej powierzchni zewnętrznej. Zapewniają one dużą siłę trzymania, nie obracają się i są łatwe w montażu. Nie są wymagane specjalne wiertła.
Odpowiednie do betonu, cegły pełnej, kamienia pełnego, kamienia naturalnego, klinkieru, cegły wapienno-piaskowej, drewna i grubej sklejki. Do mocowania szyn montażowych, wsporników, rur itp. Nie nadaje się do stosowania w pomieszczeniach o wilgotnych ścianach.

Montaż

Umieść kotwę równo z podłożem, tj. pod tynkiem i warstwami izolacyjnymi. Po wbiciu kotwy specjalna struktura powierzchni zapobiega jej obracaniu się w wywierconym otworze. Mosiężna kotwa rozporowa jest przeznaczona do stosowania ze śrubami i prętami o gwincie metrycznym, które po dokręceniu rozszerzają kotwę.

Dane techniczne

Typ
M8
M10
M12
M16
Maks. zalecane obciążenie
(Ciąg, ścinanie, Siły skośne) w
betonie niezarysowanym ≥ B25 [kN]

1,50

2,50

3,50

3,90
Maks. zalecane obciążenie
(Ciąg, ścinanie, Siły skośne) w
Kamieniu≥ 15 [kN]

1,20

1,60

2,00

3,25
Głębokość kotwienia hv ≤ [mm] 27 32 38 45
Średnica wiertła do [mm] 10 12 15 22

Wartości te zostały określone w laboratorium badawczym i stanowią niewiążące zalecenia producenta.

TypDługość
[mm]
max. głębokość
wkrętu
[mm]
G
[kg]
Opak.
[szt.]
Nr. artykułu
M827,5180,01100 402420
M1032220,01100 402421
M1238210,0250 402422
M1645250,0525 402423
