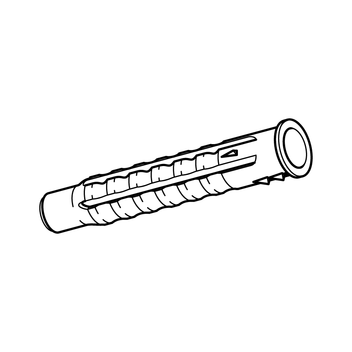

Dybel uniwersalny ANA
Zastosowanie
Kołek uniwersalny z kołnierzem nadaje się do wszystkich materiałów betonowych i murowanych, cegieł perforowanych i pustaków, płyt i paneli. Specjalne zabezpieczenie przed przekręceniem zapobiega obracaniu się w otworze. Przy zastosowaniu w pustych przestrzeniach tworzy węzeł, a tym samym zakotwienie typu form-fit. Sztywna szyjka kołka zapobiega uszkodzeniu płytek i tynku. Kołnierz służy jako blokada uderzeniowa i zapobiega wsuwaniu się kotwy głębiej w otwór.
Dane techniczne
| Zakres temperatur: | -40°C do +70°C |
Maks. zalecane obciążenia w kN:
| Typ | Beton B25 | Cegła dziurawka | Beton komórkowy | Karton-Gips | Płyta wiórowa |
|---|---|---|---|---|---|
| 61) | 0,60 | 0,45 | 0,30 | - | - |
| 62) | 0,40 | 0,30 | 0,15 | 0,15 | 0,40 |
| 81) | 1,10 | 0,90 | 0,50 | - | - |
| 82) | 0,80 | 0,60 | 0,30 | 0,18 | 0,45 |
| 101) | 1,80 | 1,20 | 0,50 | - | - |
| 102) | 1,00 | 0,60 | 0,40 | 0,20 | 0,60 |
| 121) | 3,00 | 1,80 | 1,20 | - | - |
| 141) | 4,00 | 2,20 | 1,30 | - | - |
1) Wkręt do drewna o średnicy maks.
2) Wkręt do płyt wiórowych o maks. średnicy. Współczynnik bezpieczeństwa 5,0.
