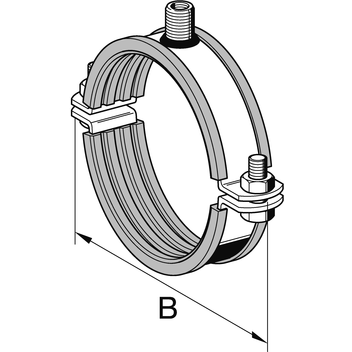

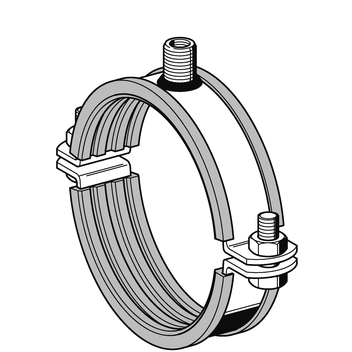

Stabil D-2G/-3G VA z wkładką izolacyjną
Zastosowanie
Do mocowania wszelkiego typu instalacji w budownictwie przemysłowym, mieszkaniowym i ogólnym; w szczególności nadaje się do mocowania rurociągów przy spełnieniu wymagań izolacji dźwiękowej wg. norm DIN 4109.
Zakres dostawy
Dwuczęściowa obejma ze śrubami spinającymi i nakrętkami (dołączonymi luzem).
Montaż

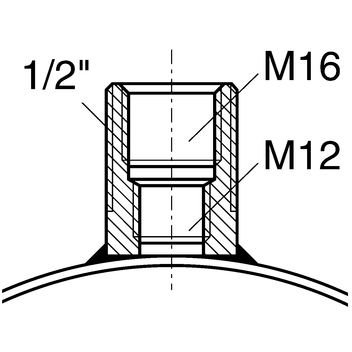

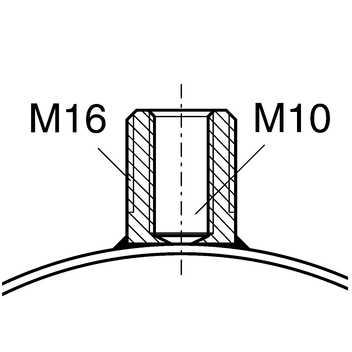

Obejma stosowana przy mocowaniach jednopunktowych, bezpośrednio za pomocą pręta gwintowanego lub połączenia adaptera z rurą gwintowaną do 1".
Dane techniczne
|
Rozpiętość [mm] | Max. dop. obciążenie (ciąg) | Moment dokręcania [Nm] |
|---|---|---|
| 18 - 63 | 1,5 kN | 3 |
| 74 - 114 | 2,0 kN | 5 |
| 133 - 168 | 4,0 kN | 10 |
| 198 - 219 | 6,0 kN | 20 |
Max. dop. ciąg został ustalony przy zastosowaniu metod statystycznych przy jednoczesnym zachowaniu max. dopuszczalnej deformacji wynoszącej 1,5 mm ewent. 2% max. rozszerzalności liczonej od średnicy rury.
| Materiał: | |
| Obejma: | Stal nierdzewna A4, bejcowana |
| Wkładka tłumiąca: | SBR/EPDM, czarna (profil gumowy - patrz rozdział "Elementy tłumiące") |
Dopuszczenia / Deklaracje zgodności
KOT 0808/2019
 | Ten produkt został wyróżniony znakiem "Gütezeichen Rohrbefestigung" (Znak jakości mocowania rur) i podlega kontroli zgodnie z RAL GZ-655. |
Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB Znak budowlany B plik PDF | 153.7 KB
