Produkty ze stali nierdzewnej

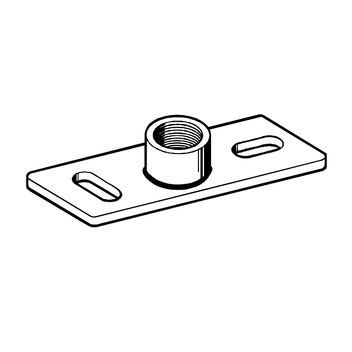

Płytka podstawy GPL VA

Zastosowanie

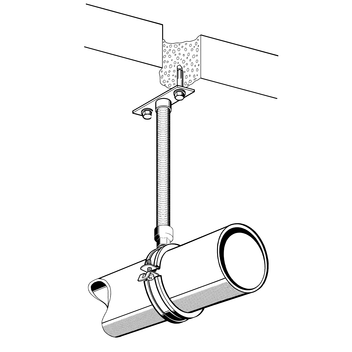

Mocowanie elementów instalacyjnych do ściany, stropu i podłogi w zakresie wszystkich instalacji wewnętrznych, w szczególności przy wyższych wymaganiach odnośnie ochrony antykorozyjnej.

Dane techniczne

Podane obciążenia dopuszczalne nie mogą zostać przekroczone. Należy uzgodnić oczekiwane obciążenia, biorąc pod uwagę obciążenia przenoszone przez kotwy, za pomocą których nastąpi montaż.

Wykonanie / Typ
Obciążenie w ciągu
[kN]
Dop. moment gnący*
[Nm]
Max. ramię dźwigni
[mm]
Technologia
spawania
Stabil M8 3,0 8,8 150 R
Stabil M10 3,0 17,2 200 R
Stabil M12 3,0 29,6 300 R
Stabil M16 4,5 70,3 300 M
Stabil R 1/2" 4,5 95,0 350 M
Stabil R 3/4" 6,2 180,0 450 M

R = spawanie oporowe
M = spawanie łukiem krytym

*
Ograniczenie przez płytkę podstawy lub dopuszczalne obciążenie pręta lub rury gwintowanej.
σdop ≤ 160 N/mm2 fdop < 5 mm

Materiał:
Stal nierdzewna A4

Dopuszczenia / Deklaracje zgodności

KOT 0808/2019

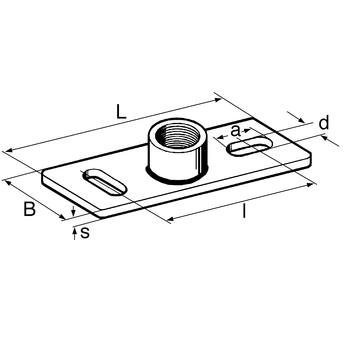

TypWymiary
L x B x s
[mm]
Otwór podłużny
d x a
[mm]
Odstęp między
środkami otworów l
[mm]
G
[kg]
Opak.
[szt.]
Nr. artykułu
Stabil M8120 x 40 x 411 x 25800,1450 107608
Stabil M10120 x 40 x 411 x 25800,1450 107617
Stabil M12120 x 40 x 411 x 25800,1450 107626
Stabil M16120 x 40 x 411 x 25800,1650 107635
Stabil R 1/2"120 x 40 x 411 x 25800,1650 107644
Stabil R 3/4"120 x 40 x 411 x 25800,1750 107653
