Przegub uniwersalny UG VA
Zastosowanie
Uniwersalny montaż na pochyłych elementach budowlanych poprzez bezstopniowe ustawienie kąta pochyłu. Montowany bezpośrednio do korpusu budowlanego, do klamer nośnych, szyn montażowych itp., szczególnie przydatny do konstrukcji podpór ukośnych na konsolach. Stanowi również element usztywniający do konstrukcji punktów ślizgowych i punktów stałych (typy UG FP stosowane do konstrukcji punktów stałych, do bezpośredniego przyłączenia do uszu obejmy).
Zalety produktu:
- bezstopniowe ustawianie kąta pochyłu,
- regulacja długości i wysokości możliwa dzięki zmiennej głębokości wkręcenia złączki gwintowanej w bolec przegubu,
- bolec przegubu zabezpieczony przed wypadnięciem,
- pewne przyleganie nakrętki do płytki oporowej.
Zakres dostawy
Komplet z płytką oporową i nakrętką.
Montaż
Wkręcić pręt gwintowany w bolec przegubu. Zablokowanie ustawionego kąta następuje poprzez dokręcenie nakrętki do płytki oporowej.
Dane techniczne

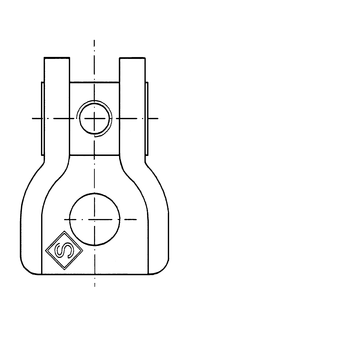

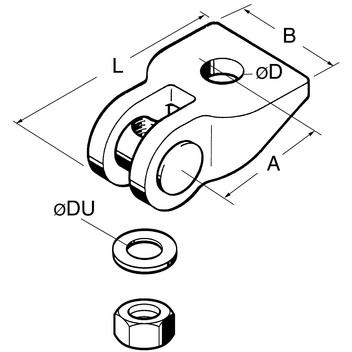

| Typ | Obciążenie nominalne [kN] | Podkładka ø DU [mm] | Nakrętka |
|---|---|---|---|
| UG M8 | 5,8 | 10,5 | Nakrętka sześciokątna |
| UG M10 | 8,0 | 10,5 | Nakrętka sześciokątna |
| UG M12 | 13,0 | 16,5 | Nakrętka sześciokątna |
| UG M16 | 13,0 | 16,5 | Nakrętka sześciokątna |
| Materiał: | Stal nierdzewna A4 |
Dopuszczenia / Deklaracje zgodności
KOT 0808/2019
Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB Znak budowlany B plik PDF | 150.4 KB
