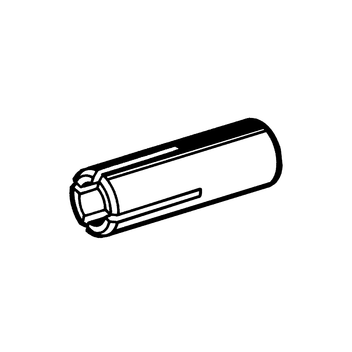

Kotwa wbijana AN VA
Zastosowanie
Kotwa do mocowania wielopunktowego w strefie betonu rozciąganego i niezarysowanego wszelkiego typu instalacji wewnętrznych. Nadaje się do mocowania rurociągów, szyn montażowych itp. przy uwzględnieniu wszystkich warunków podanych w dopuszczeniach.
Kotwa może być stosowana w pomieszczeniach zamkniętych, jak również na wolnym powietrzu (łącznie z obszarami obciążonymi przemysłem, jak również w pobliżu terenów morskich) oraz w pomieszczeniach o dużej zawartości wilgoci, o ile nie będzie poddawana działaniu czynników agresywnych.
Zalety produktu:
- nie potrzebne są specjalne wiertła,
- kotwa zawiera trzpień rozprężny do kontroli przymusowego rozprężania,
- kotwa jest odpowiednia do montażu przetykowego.
Montaż
Jako narzędzia montażowego zwykle używa się wbijaka do kotew.

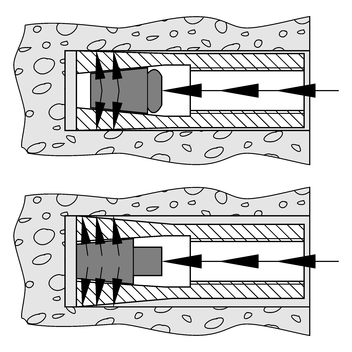

"Inteligentny" stożek rozprężny ułatwia montaż w przypadku wykonania nieprecyzyjnego nawiertu lub w przypadku różnej twardości betonu.
Kontrolowane rozprężenie zmniejsza w znaczący sposób wymagane odstępy od krawędzi i odstępy pomiędzy osiami.
Dane techniczne
Dane montażowe ogólne:
| Wielkość kotwy | M8x30 | M8x40 | M10 | M12 | M16 |
|---|---|---|---|---|---|
| Średnica nominalna otworu 0 = [mm] | 10 | 10 | 12 | 15 | 20 |
| Głębokość nawiertu h0 = [mm] | 30 | 40 | 40 | 50 | 65 |
| Moment dokręcania przy kotwieniu Tinst = [Nm] | 8 | 8 | 15 | 35 | 60 |
| Otwór przejściowy w przył. części budowlanej df ≤ [mm] | 9 | 9 | 12 | 14 | 18 |
| Długość gwintu Lth [mm] | 13 | 20 | 15 | 18 | 23 |
| Min. głebokość wkrętu Lsdmin [mm] | 9 | 9 | 11 | 13 | 18 |
| Min. grubość elementu budowlanego hmin [mm] | 100 | 100 | 130 | 140 | 160 |
| Min. odstęp osi smin [mm] | 60 | 80 | 100 | 120 | 150 |
| Min. odstęp od krawędzi cmin [mm] | 95 | 95 | 135 | 165 | 200 |
Wyciąg z warunków dopuszczenia ETA-05/0117 beton zwarty / mocowanie wielopunktowe systemów nienośnych:
| Wielkość kotwy | M8x30 | M8x40 | M10 | M12 |
|---|---|---|---|---|
| Dop. obciążenie na kotwę pojedynczą C20/25-C50/60 [kN] | 1,7 | 2,0 | 2,0 | 2,4 |
| Dop. moment gięcia (A4-70) Mzul [Nm] | 11,9 | 11,9 | 23,8 | 42,1 |
| Charakterystyczny odstęp pom. osiami scr [mm] | 180 | 210 | 170 | 170 |
| Charakterystyczny odstęp od krawędzi ccr [mm] | 90 | 105 | 85 | 85 |
| Obciążenia w wyp. pożaru | | |||
| Dop. obciążenie R30 dop. F [kN] | 0,9 | 1,5 | 1,5 | 1,5 |
| Dop. obciążenie R60 dop. F [kN] | 0,9 | 1,5 | 1,5 | 1,5 |
| Dop. obciążenie R90 dop. F [kN] | 0,9 | 0,9 | 1,5 | 1,5 |
| Dop. obciążenie R120 dop. F [kN] | 0,5 | 0,5 | 1,0 | 1,2 |
Wyciąg z warunków dopuszczenia ETA-10/0257 beton niezwarty:
| Wielkość kotwy | M8x30 | M8x40 | M10 | M12 | M16 |
|---|---|---|---|---|---|
| Dop. obciążenie w ciągu C20/25 [kN] | 3,8 | 5,2 | 5,9 | 8,3 | 12,3 |
| Rozciąganie poprz. dop. V ≥ C20/25 [kN] | 4,9 | 4,9 | 6,1 | 11,5 | 19,2 |
| Moment ugięcia dop. M [Nm] | 11,9 | 11,9 | 23,8 | 42,1 | 106,7 |
Obowiązują wartości wymienionych dopuszczeń i certyfikatów w najbardziej aktualnym brzmieniu (patrz: www.sikla.pl/service/downloads).
| Materiał: | Stal nierdzewna A4 |
Dopuszczenia / Deklaracje zgodności
Do mocowania wielokrotnego systemów nienośnych - dopuszczenie Sikla ETA-10/0258 (M8 - M12), do kotwienia w betonie niezwartym dopuszczenie Sikla ETA-10/0257 (M8 - M16), kontrola odporności ogniowej, zgodność z zaleceniami VdS, FM-Approval ≥ M10
