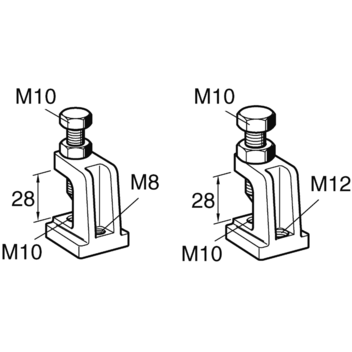

Klamra nośna TCS VA


Zastosowanie
Klamry nośne są solidnym elementem przyłączeniowym, stosowanym do montażu ciągów rurowych, kanałów, urządzeń do dźwigarów stalowych (dźwigary I, T, U ) oraz do kątowników.
- w połączeniu z przegubem uniwersalnym UG VA klamry nośne dają możliwość mocowań pionowych na pochyłych profilach
- możliwość zastosowania jako mocowania pojedynczego lub do montażu poprzecznic i konstrukcji wspornikowych
- klamry nośne z grupy TCS 1 dzięki specjalnie ukształtowanej stopce nadają się do montażu w otworach szyn montażowych Sikla o szerokości 41 mm
Sposób dostawy
Korpus z zamontowanymi śrubami i nakrętkami kontrującymi.
Montaż
Śruba klamry nośnej dokręcona powinna zostać w pierwszej kolejności ręcznie, a następnie za pomocą odpowiedniego narzędzia dokręcona z siłą podaną w instrukcji montażu. Stożkowe zakończenie śruby wgłębia się w relatywnie miękki materiał dźwigara i dzięki centralnemu przenoszeniu sił zapewnia niezwykle stabilne mocowanie. Dla pewności należy mocowanie zabezpieczyć nakrętką kontrujacą.
Używając klamry w obszarze przecięcia szyny montażowej należy dodatkowo zamontować łapę mocującą 41.
Wskazówka: Należy bezwzględnie przestrzegać instrukcji obsługi !
Dane techniczne
Obciążenie nominalne: | 5,0 kN | Podane dopuszczalne obciążenie nominalne odnosi się tylko i wyłącznie do nowych klamer mocowanych na nie uszkodzonych powierzchniach. |
Materiał: | stal nierdzewna A4 |
Dopuszczenia / Deklaracje zgodności
KOT 0808/2019
