Produkty ze stali nierdzewnej

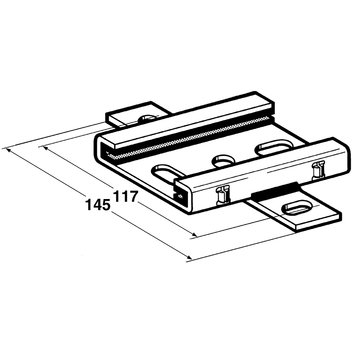

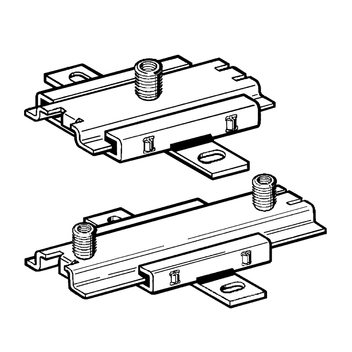

Element ślizgowy GS 2G-PL VA

Zastosowanie

Element ślizgowy do mocowań pojedynczych i podwójnych ciągów instalacyjnych na szynach montażowych, ścianach murowanych lub betonowych i na podciągach.
Stosowany w kombinacji z obejmą rurową: Stabil D-2G.
Możliwe połączenia z innymi obejmami rurowymi: od M10 do R1". Adapter do tych połączeń - patrz Adapter IG/IG VA. Element ślizgowy umożliwia tłumienie szumów ślizgu dzięki zastosowaniu wkładek ślizgowych wykonanych ze wzmocnionego włóknem szklanym poliamidu.

Dane techniczne

Dopuszczalne obciążenie przy mocowaniu do stropu:
0,6 kN
Dopuszczalne obciążenie przy mocowaniu do podłogi:
1,2 kN
Ramię dźwigni Lmax:
150 mm
Max. droga ślizgu Typ 2G-PL:
85 mm
Max. droga ślizgu Typ 2G2-PL:
140 mm
Długotrwała wytrzymałość na temperatury:
130°C
Współczynnik tarcia statycznego µ0:
0,18
Współczynnik tarcia ślizgowego µ:
0,14

Materiał:
Korpus i suwak ślizgu:
Stal nierdzewna A4

Dopuszczenia / Deklaracje zgodności

KOT 0808/2019

Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB Znak budowlany B plik PDF | 150.4 KB

TypG
[kg]
Opak.
[szt.]
Nr. artykułu
2G-PL 0,5225 170170
2G2-PL 0,6325 170198
